Печь верхнего типа горения- Обзор и Советы +Фото и Видео

Печь длительного горения: из кирпича, верхнего горения, описание

Высокая стоимость на электрическую энергию и газ стали вынуждать искать иные способы для недорого отопления.

Традиционные печи, работающие от твердого топлива не самый лучший выбор, но внимание привлекают новые разработки, которые могут работать на небольшом количестве топлива и при этом имеют высокую отдачу тепла.

Содержание:

1 В чем заключается экономия печей длительного горения
2 Принцип действия
3 Область применения – и в гараж, и в дом
4 Инструменты и приспособления
5 Подробный разбор особенностей
- 5.1 Общие сведения
- 5.2 Последовательность сборки
- 5.3 Водонагревающий контур
6 Печь, работающая на опилках
7 Установка и важные нюансы
8 Рекомендации для улучшения работы устройства

В чем заключается экономия печей длительного горения

К устройствам отопления данного типа можно отнести печь с верхним горением дров длительного действия. В них топливо почти не горит, а лишь тлеет, и заложив топливо один раз, вы можете прогревать помещение в течении 17-18 часов. Устройства автоматической подачи не нужно, так как топливо расходуется в малых количествах и различное, т.е. и щепки, и опилки. Но такие устройства могут работать на дровах, с хорошей отдачей тепла, и при этом потреблять в несколько раз меньше.

Печи-буржуйки быстро сжигают топливо, прогревают помещение на малый срок и все быстро остывает. Чтобы постоянно поддерживать в помещении тепло, требуется регулярно подбрасывать топливо, а это не всегда удобно + большой расход. Есть и другие изделия, которые греют намного дольше, но при их стоимости есть большие недостатки – низкая эффективность и требуется часто производить закладку дров.

Причина низкой эффективности заключается в том, что печь имеет прямой доступ кислорода, выброс продуктов горения свободный. Есть и другие проблемы:

Горение очень быстрое, трудно контролировать процесс. В топке сильно повышается температура, со временем металл прогорает.
Топливо сгорает не до конца, особенно мелкие отходы и бытовой мусор. В помещении присутствует запах разогретого металла и дыма.
Требуется догружать печку каждый час, иначе все быстро остынет и потухнет.

У печи, которая прогревает длительное время, таких недостатков нет, и ее эффективность намного выше.

Принцип действия

Конструкций подобных устройство достаточно много, но не все они работают по единому принципу. Тепло начинает образовываться не при открытом горении, а из-за пиролиза. Под действием высоких температур топливо лишь тлеет, и выделяет горючий газ. Они начинает воспламеняться и сгорать, вследствие чего выделяется много тепла. Медленный процесс происходит за счет регулировки подачи кислорода. Когда топлива начинается разгораться, поступление воздуха сводиться к минимуму.

Таким образом, не получится использовать обычную русскую печь, так как это приведет лишь к печальным последствиям. Газы могут попасть в помещение, а это грозит отравлением. Печь с длительным прогреванием оснащена герметичной дверцей, регулировочным приспособлением, заслонкой, а это исключает попадание газа в помещение.

Устройства отопления такого типа следует выбирать, потому что:

Они могут работать от одного закладывания 12-20 часов.
Малый вес конструкции, можно устанавливать даже без фундамента.
Подойдет любое топливо, сгорает полностью, КПД 90%.
Можно использовать не на постоянной основе.
Нет посторонних запахов вроде дыма.

Можно сделать своими руками из недорогих материалов.
Низкая стоимость.

На счет последнего пункта – если сделать печь длительного горения своими руками, он обойдется еще дешевле.

Область применения – и в гараж, и в дом

Как можно использовать печь с длительным типом горения? Выбор конструкции и модели будет зависеть от того, какие задачи стоят перед агрегатом. Если он требуется вам для дачи или дома, лучше использовать печь с водяной рубашкой, которая будет совмещать в себе водяное и печное отопления. вода поможет разнести по системе тепловую энергию и нагревать помещение, при этом одновременно будет прогреваться корпус, что повысит эффективность отдачи тепла.

В котле длительного прогревания вода при отключении быстро остынет, и вода станет холод, но печь будет остывать медленно и немного отдавать тепло. Для дачи предпочтительнее именно такая печь, а не твердотопливные котлы. В ней есть змеевик, в котором будет осуществляться нагревание воды, и иногда его требуется установить прямо в топку, а это небезопасно. Высокая температура, которая получается из-за сгорания газа, может привести к тому, что вода закипит и змеевик разрушится.

Лучше устанавливать змеевик для отопления на воде в колпачке дымоотвода. Такое решение идеально подойдет для отопления дач, и повысит теплоотдачу. Конструкцию устройства выбирают с учетом площади применения, и для небольшого гаража, бани и теплицы ее можно использовать без водяного контура. Печь, прогревающая воздух, удобна тем, что можно регулировать интенсивность горения. Она отлично прогревает помещения малых размеров, а это идеально для бань, но не подходит для дома, где владельцы живут круглый год.

Инструменты и приспособления

Для самостоятельного изготовления печи следует сначала определить место, где вы хотите поставить устройство. Это должно быть помещение, в котором проведено электричество и оно имеет большую площадь. Теперь о материалах. Проще всего использовать для печи бочку из стали с объемом в 200 литров. Но в целом объем не имеет большого значения, от него требуется лишь теплоотдача устройства, можно использовать газовый баллон и даже огнетушитель. Но все де, объем – из 27-литрового баллона можно сделать печь для обогревания бани, из огнетушителя устройство для очень маленького помещения. Также немалое значение имеет и толщина металла, так как чем толще он будет, тем дольше проработает печь. Если нет ничего подходящего, используйте стальные листы или толстостенную трубу.
Металл должен быть без повреждений и следов ржавчина.

Также требуются еще некоторые материалы:

Трубы, арматура или угольник для ножек, если печь будет круглой формы.
Листы стали с толщиной 0,5 см по размеру торцевой стороны печи.
Материал для создания герметичной дверцы.
Труба с диаметром в 10 см, которая будет на 15 см длиннее, чем устройство.
Труба 5 м и с диаметром в 15 см для дымоотвода.

Из измерительных приспособлений потребуется отвес, рулетка, строительный уровень, а еще мастерок, молоток и киянка.

Подробный разбор особенностей

Общие сведения

Перед тем, как начать изготовление, следует заранее ознакомиться с особенностями работы устройство. Для начала следует изготовить чертеж исходя из тех материалов, которые вы планируете использовать. В качестве основного материала подойдет стальная труба с диаметром в 40 см или же из чугуна. Стенки должны быть больше 0,5 см в толщину, и тогда печь будет служить долго (в особенности, чугунная). Тонкий металл прослужит недолго и стенки быстро прогорят.

Обратите внимание, что чугун как материал изготовления предпочтительнее, но с ним сложнее работать, нежели со сталью. Вам потребуются электроды и навыки сварщики.

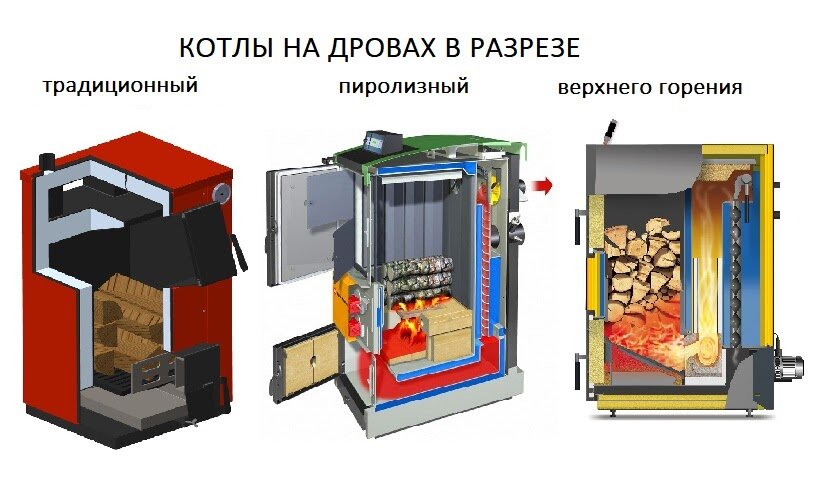

Устройство можно разделить на 3 части. В нижней зоне расположено твердое топливо, которое будет медленно тлеть. Выше расположена зона отвода дыма и сгорания газа. Между ними расположена зона для загрузки, которая по мере выгорания топлива постепенно будет уменьшаться.

Для каждой схемы обязательно наличие воздушного регулятора, который будет определять время горения. Посередине вварена труба, и по ней воздух попадает в камеру. По мере сгорания топлива суточной нормы, диск будет постепенно опускаться, и для тог, чтобы он без препятствий скользил, его делают немного меньше внутреннего размера топочного отделения. Ниже распределителя находится крыльчатка 5 см, если она будет большего размера, то будет ускорять процесс горения, а это нежелательно.

Трубка для подачи кислорода с диаметром в 10 см требуется для бочки. Отверстия внутри распределителя должны быть 9/5 см, так как в противном случае в камеру сгорания будет попадать много кислорода, и тогда топливо будет сгорать быстрее. Сверху приточной трубы следует установить заслонку для регулировки тяги. Есть два варианта изготовления – печь с воздушным прогревом и котел, который будет прогревать воздух и воду для помещения. Вода будет нагреваться внутри змеевика, и поступать в радиаторы.

Последовательность сборки

Удобнее всего использовать газовый баллон или бочку. В них требуется аккуратно отрезать верх, так как этот материал пригодится. В баллоне заранее открутите вентиль, слейте остатки газа и оставьте все на несколько дней, пока не выветрится запах газа. В корпусе следует вырезать место для крепления герметичной двери, через которую можно будет убирать золу. Из листа стали с толщиной 0,5 см вырежьте круг, который будет по диаметру немного меньше внутренней части.

Посередине следует приварить трубу, чтобы подвести кислород. Она в нижнем положении должна чуть выступать над поверхностью устройства отопления на 15 см. Снизу приварите 6 лопастей крыльчатки с высотой в 5 см под определенным углом. Для моделей, которые сделаны из газового баллона, используйте верхнюю часть корпуса, где нужно вырезать место для трубы, в бочки для этого используйте крышку. Трубка для воздухопровода должна свободно передвигаться вниз и вверх. Снизу на корпусе приварите для устойчивости ножки, а сбоку верхней части врежьте круглой отверстие и прикрепите трубу с диметром на 15 см для отвода дыма.

Из листов стали сделать устройство сложнее, так как потребуются точные расчеты и разметка каждой детали, которые придется вырезать и приваривать. Устройство круглой формы практически невозможно сделать без особых валков для выгибания валков, если конечно не использовать тонкую жесть (а это нерационально). Если нет возможности скрутить листы, можно сделать и прямоугольную печь.

Такая печь длительного горения для дома будет внешне напоминать буржуйке, но в конструкции есть изменения, которые повысят эффективность. Основные отличия касаются поддувала, которое сделано из трубы диаметром 8 см и форме буквы «Г», но для удобства можно сделать и прямым. На патрубке, имеющем резьбу, установите глухую пробку, которая будет при повороте на резьбе регулировать горение с высокой точностью.

Важно! Правильную подачу кислорода можно будет определить по пятнышку на дымоходе – сначала оно должно быть дальше от печи, но со временем будет смещаться в ее сторону.

При работе буржуйка раскаляется, и поэтому ее используют в качестве варочного и отопительного устройства. По сторонам снаружи следует установить экран на расстоянии от стенок в 5 см. Не наваривайте ребра, так как агрегат будет эффективно работать даже при раскаленном нутре. Экран будет играть роль защиты помещение от ИК лучей, и предотвращать перегревание помещения. Он будет отражать как минимум 50% лучей, и поддерживать оптимальные показатели температуры.

Водонагревающий контур

Вы можете без усилий переделать обычную буржуйку в печь длительного горения с водяным контуром. Вместе экрана потребуется установка П-образной водогрейки из металла, которая будет отражать ИК лучи. Устанавливать следует на том же расстоянии, что и экран. Установка вплотную будет охлаждать печь и снизит эффективность. Буржуйка, которая вырабатывающая 15 кВт, может обогреть помещение с площадью 25 м². Если не требуется водяное отопление, можно использовать водонагреватель для бытовых потребностей.

Желание переделать буржуйку в котел длительного горения нерационально, так как из-за увеличения размеров ухудшаться качественные показатели. В большом топливнике будет вялая циркуляция, газа будет недостаточно и помещение будет плохо прогреваться. Если топку заполнить топливом до предела, не останется места для образования конвекционного вихря. Вывод прост – размеры буржуйки будут определять свойства пиролизного газа. Но все же мощный котел для водяного отопления есть, и хотя повторить образцы промышленного изготовления сложно в домашних условиях, вы можете попробовать.

Печь, работающая на опилках

Такое устройство работает на самом дешевом из всех возможный видов топлива, которое отлично сгорает и дает достаточно тепловой энергии. часто опилки продают за копейки или и вовсе выбрасывают, но лишь в специальных устройствах они могут гореть и давать такой эффект. Конструктивные особенности печи длительного горения предусматривают возможность сильно уплотнить древесную массу, чтобы между ее частями не было воздуха. В таком виде они не будут быстро гореть, а лишь тлеть и отдавать тепло, которого хватит для обогрева 1-2 комнат.

Собрать установку можно по тому же принципу, что и остальные устройства с вертикальным типом загрузки. В идеале лучше использовать цилиндрические металлические изделия, но если нет возможности, можно сделать и в прямоугольной форме. В отличие от печи-буржуйки, где дрова кладут сбоку, в этом случае предусмотрен отсек для загрузок опилок сверху. От других моделей эта отличается конусной трубой, которая вставляется посередине регулятора воздуха. Конструкция есть на чертеже ниже.

Внутрь следует засыпать опилки и утрамбовать плотнее, чтобы процесс горения был дольше. Трубу уберите – это несложно сделать благодаря конусной форме. Отверстие, которое образовалось на ее месте, будет дымоходом и подводкой для кислорода, который поддерживает процесс горения. Со стороны поддувала следует поджечь опилки и процесс запустится. Важно, чтобы дымоход был настроен правильно – при большой тяге тепло будет выходить на улицу, а при слабой в помещении будет дым.

Интересно, что горение происходит в центре топочного отделения, а стенки прогреваются слабо. Если проложить длинную дымовую трубу по помещению, эффективность устройства станет выше, и это идеальный вариант для теплиц.

Установка и важные нюансы

Чтобы печь длительного горения работала безопасно, придерживайте таких правил:

На расстоянии прогревании запрещается использование легковоспламеняющихся и горючих предметов.
Дымоход должен быть разборной для чистки.
Перед началом проведите испытание, чтобы выбрать оптимальный режим работы.

Для отвода дыма используйте трубу с диаметром в 15 см и длиной 5 метров. При меньшем сечении трубы дым не будет хорошо удаляться, а при большем появится сильная тяга. На дымоходе следует установить регулировочную задвижку. Также не забывайте удалять скапливаемый конденсат, делать это нужно регулярно. Если сделан дымоход неразборного типа, в нем должны быть дверцы для очистки. Можно легко предотвратить обильное образование конденсата, если сделать дымоотвод по типу сэндвича. Для этого между трубами с разным диаметром следует уложить слой стекловаты, а сверху трубу накрыть дефлектором, чтоб не попал дождь и снег.

Если в доме есть дети, печь следует обложить кирпичом. Кладка будет в роли защитного экрана, чтобы никто не обжегся при случайном касании, а также стены и предметы были предохранены от перегревания. Также она станет прекрасным аккумулятором тепла. Так, кирпич будет накапливать тепловую энергию, и отдавать в комнату намного меньше, нежели железный корпус. Фундамент требуется установить в том случае, если под печью пол из горючего материала. Его необязательно сильно углублять, так как вес не очень большой.
