Металлические фермы - заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам

Изготовление и монтаж сварных металлических ферм

Стальные строительные конструкции, которые образуют металлические трубы, соединённые в узлах, называют металлические фермы. Они работают на изгиб, рассчитаны на сильную нагрузку. Их применяют в каркасах, перекрытиях, опорах и пролётах промышленных зданий, складских и торговых помещений, стадионов, мостов, прожекторных мачт.
Наша компания специализируется на производстве высококачественных изделий из стали. Ассортимент нашей продукции включает фермы:

  • для крыши;
  • для навеса;
  • фермы перекрытия;
  • подстропильные.


Преимущества сварных ферм


Основное преимущество — свобода проектирования на основе требований к выдерживаемой ими нагрузке, желаемой форме конструкции. Кроме этого, можно выделить положительные стороны их использования:
  • небольшой вес, так как трубы внутри полые;
  • устойчивость к деформациям;
  • быстрый монтаж и возможность самостоятельной сборки;
  • цена. При изготовлении используется меньше металла, чем для балок;
  • износостойкость и долговечность.

Технология монтажа стропильных ферм

Усиливают прочность кровли стропильные конструкции, изготавливаемые из профильной трубы. Часто встречаются сварные фермы из уголка, швеллера или тавра, но они тяжелее.

Треугольная металлическая ферма является наиболее лёгкой конструкцией, её тоже применяют для покрытия зданий и сооружений.
Монтаж стропильных ферм включает несколько этапов. Их связывают между собой спаренными уголками. Длинные конструкции укрепляют для противодействия нагрузке соединительными или накладными пластинами, парными швеллерами. Готовый каркас сооружения покрывается защитой от коррозии.

Вы решили заказать производство и установку металлических ферм? Интересуют условия сотрудничества? Обращайтесь к нашим менеджерам, которые расскажут о транспортировке, подготовке и монтаже металлоконструкций.

Фермы металлические

Металлические фермы — конструкции из стальных стержней, которые соединены в узлы. В строительной механике этим термином называется стержневая система, геометрия которой не изменяется при замене жестких узлов шарнирами. При отсутствии расцентровки стержней и внеузловой нагрузки в деталях фермы возникают только усилия растяжения–сжатия.

Металлическая ферма состоит из двух элементов: пояса и решетки.

Поясом называют металлоконструкции, образующие контур консрукции. Решетка состоит из стоек и раскосов, которые присоединяются к поясам при помощи сварки.

Слово «ферма» произошло от латинского firmus (прочный). Главное преимущество стальных ферм — надежность конструкции, которая превышает по этому показателю любую другую, выполненную целиком из металла. При этом они весят меньше, а при изготовлении на них расходуется не так много металла. Это позволяет снизить трудозатраты и экономить на транспортировке.  Современные конструкции выдерживают огромные нагрузки, поэтому часто используются как опоры или перекрытия.

Сооружения применяются везде, где необходим огромный запас прочности конструкции, но при этом нежелателен ее большой вес.

Сфера применения:
  • перекрытия промышленных зданий;
  • покрытия жилых сооружений;
  • пролетные строения мостов;
  • грузовые краны;
  • наружные рекламные конструкции;
  • кровли торгово-развлекательных или спортивных комплексов.
Металлические фермы бывают двух видов:
  • пространственные;
  • плоские.

В первом случае они образуют ось, которая способна выдержать разносторонние нагрузки. Каждая грань этой оси является плоской фермой - элементы которой расположены в одной плоскости, благодаря чему могут выдерживать значительные нагрузки, направленные только с одной стороны.

Конструкционно сооружения могут подразделяться на множество видов: по форме пояса, по размерам пролетов, схемой статики, по способу соединения в узлах.

Статические могут быть арочными, балочными, вантовыми или рамными. Другой популярной формой являются арочные конструкции. По форме поясов выделяют полигональные, треугольные, сегментные, трапециевидные фермы и фермы с параллельными поясами.

Наиболее распространены при строительстве комбинированные, которые незаменимы при сооружении конструкций с подвижными нагрузками.

В конструкции из металлических ферм нет изгибов, поэтому ими можно перекрывать пролеты более 70 м.

По самой распространенной классификации фермы делятся на следующие виды:

  • Консольные. Используются для строительства навесных конструкций.
  • Арочные. Требуют меньше стали при изготовлении, но увеличивает объем помещения. Поэтому поверхность ограждаемых конструкций становится больше по площади.
  • Вантовые. Элементы этого типа рассчитаны только на растяжение.
  • Разрезные. Чаще всего используются при возведении зданий с большими пролетами.
  • Неразрезные. Используется для перекрытия нескольких пролетов и обладают усиленной жесткостью
  • Фермы промышленных зданий — стропильные и подстропильные. Стропильные применяются при строительстве зданий с шириной пролетов от 24 м и мостовых кранов грузоподъемностью более 20 т. Подстропильные используются в качестве опоры основных несущих конструкций и перекрытий, при шаге колонн, который превышает шаг балок и строительных ферм.

Конструкции делятся на:

  • легкие — пролетом до 50 м и рассчитанные на узловые усилия не выше 4000 кН;
  • тяжелые — пролетом свыше 50 м и рассчитанными на большие нагрузки.

Легкие являются одностенчатой решеткой с одним рядом фасонок, а также поясами различного сечения. При изготовлении сооружений этого типа используются уголки, швеллеры, тавры, бесшовные трубы различной конфигурации.  Изготавливаются из профильных уголков, образующих тавр, являются наиболее распространенными. В их основе находятся листовые фасонки, которые заведены между уголками. Уголки привариваются фланговыми шлангами.

Основой трубчатых конструкций являются горячекатаные трубы и трубы, произведенные методом электросварки. Электросварные трубы являются экономически выгодными при конструировании сжатых элементов. Самым целесообразным видом стыкового сопряжения считается такое, при котором трубы непосредственно примыкают друг к другу с обваркой по контуру. Если выполнить фигурную резку невозможно, концы труб обычно сплющивают, а затем приваривают к поясам.

Фермы из гнутых профилей замкнутого или открытого сечения имеют узлы более простой конструкции.

Технология производства

  • Изготовление осуществляется в несколько этапов. На первом этапе разрабатываются чертежи КМД.
  • Этап резки включает в себя резку профильного и листового металла на станках с ЧПУ.
  • Сборка готовых элементов ферм осуществляется в несколько этапов на прихватках. Сборка всей стропильной конструкции производится на одном рабочем месте.
  • На следующем этапе производится окончательная сварка конструкции. Для этого используются источники постоянного тока. Способ сварки - полуавтоматический. После того, как все сварочные работы завершены, каждый шов необходимо тщательно зачистить от брызг и наплывов.
  • Антикоррозийная обработка — завершающий этап производства стальных ферм на Челябинском заводе металлоконструкций. Конструкции обрабатываются в дробеструйной камере, затем покрываются антикоррозийными красителями - грунтом и финишным (если требуется).

Оформить заказ металлоконструкций в Челябинске, Златоусте, Копейске, Троицке вы можете на сайте компании. Узнать условия сотрудничества, рассчитать стоимость заказа вы можете, позвонив по телефону: +7 (351) 253-28-21.

Металлические фермы - металлоконструкции стропильных ферм, конструкции из труб

Металлические фермы применяют при строительстве мостов, перекрытий жилых и промышленных зданий, объектах связи, линий электропередач, грузоподъемных кранов, транспортных эстакадах и т.д.

В основном фермы изготавливаются из стальных профилей и уголка. Для более тяжелых конструкций профиль имеет тавровое или двутавровое сечение.

Металлические фермы

Сложная конструкция, представляющая собой систему стержней, закрепленных в узлах с помощью сварки или специальных соединительных элементов, называется металлической фермой. В качестве стержней в такой металлоконструкции используются профили таврового, двутаврового сечения, трубы, стальные равнобокие или неравнополочные уголки. Профилированный материал выбирается по сортаменту в зависимости от сложности, количества пролетов и прочностных характеристик фермы после проведения расчетов усилий в стержнях. Компания «Мегаметалл» в Москве предлагает фермы различной конфигурации, изготовленные из высококачественной стали по инновационным технологиям. В ассортименте металлические фермы из труб, стандартных профилей. Поперечное сечение различных ферм металлических на рисунке:

Рис.1 На схеме а) сегментное очертание пояса б) сечение полигональное в) трапецеидальное г) с параллельными поясами д-и) треугольное.

Металлические фермы, область применения

  • При изготовлении опор линий электропередач, различных мачт, радиоприемных, передающих вышек, башен используются металлические пространственные фермы различной конфигурации. Получаются надежные, устойчивые, с большим эксплуатационным сроком функциональные сооружения.
  • Металлоконструкции фермы – незаменимая часть всех сложных строительных объектов. Стропильные фермы являются основными элементами перекрытий производственных цехов, построек сельскохозяйственного назначения, ангаров, торговых, торгово-развлекательных, спортивных центров, вокзалов, складских сооружений.
  • Основой большей части железнодорожных, автомобильных, пешеходных мостов служат металлические пространственные фермы разного конструкционного и архитектурного исполнения.
  • В производстве мостовых, башенных, козловых, автомобильных кранов фермы металлические являются несущими конструкционными элементами, способными выдержать большие статические и динамические нагрузки. За сотни лет ничего лучшего взамен ферм из металлических профилей не придумано для производства мощного кранового оборудования.
  • Большие щиты наружной рекламы тоже изготавливаются с применением металлических ферм.
  • Применяются фермы и для создания некоторых элементов передвижных технических средств для транспортировки грузов.

Преимущества металлических ферм

Столь широкая и разнообразная сфера использования объясняется рядом существенных преимуществ:

  • Небольшая величина металлоемкости означает, что высокие прочностные характеристики достигаются за счет использования профилей с небольшим содержанием металла. Особенно достоинство заметно по сравнению с цельнометаллическими балками. Этот факт существенно влияет на стоимость ферм, которая значительно ниже относительно цены сплошных металлоконструкций.
  • При необходимости ферму можно легко демонтировать и возвести на другом месте. Это актуально для производственных подразделений временного цикла, когда работы проводятся последовательно в различных местах.
  • Требуется небольшие временные затраты для проведения монтажных действий по созданию конструкции ферм, поскольку алгоритм отработан до мельчайших деталей.
  • Большие возможности по выбору конфигураций, конструкционного исполнения, количества пролетов, узлов, стержней и профилей, которые используются в качестве стержневых поясов.
  • Конструкции ферм отличаются высокой степенью устойчивости к динамическим и статическим нагрузкам благодаря прочности узлов, стержней, пролетов. Достигается это качество применением сварки. Но есть варианты крепления в узлах с помощью болтовых, клепаных, шарнирных или иных соединений, что позволяет создавать уникальные сооружения.
  • Возможность создавать весьма сложные конструкции.

Особенности конструкционного исполнения

В состав классической металлической фермы входят узлы, стержни, решетки и пояса-контуры. Они окантовывают решетку, состоящую из стержней и узлов. При создании пролета длиной 10-12 метров особенно выгодно использовать фермы покрытия. Тогда появляется возможность снизить металлоемкость в два раза. Это в свою очередь удешевляет стоимость всего сооружения.

При использовании фермы при строительстве крыш учитывается величина угла наклона. При 15-ти градусах уместно применять ферму трапециевидной формы. Если величина угла находится в пределах 15-22 градуса, то оптимальный вариант – многоугольная конструкция. Свыше 22-х градусов – рациональным считается вариант фермы треугольной конфигурации.

Производство ферм из профильных труб выполняется с использованием трубопроката прямоугольного или квадратного сечения. У таких профилей два ребра жесткости, поэтому ферма металлическая получает дополнительную прочность и устойчивость. Предпочтение отдается металлопрокату, подверженному антикоррозийной обработке. Это значительно продлевает срок службы ферм, и они не подвержены воздействию агрессивных внешних сред.

Покупка металлических ферм

За качественной, надежной продукцией – металлическими фермами любого уровня сложности следует обращаться в компанию «Мегаметалл» в Москве. Наличие собственной высокотехнологичной производственной базы и материалов с высокими техническими и эксплуатационными характеристиками позволяет производить надежные, устойчивые конструкции.

Преимущества компании:

  • продуманная ценовая политика делает доступными изделия для любых производственных подразделений и частных лиц;
  • выполняется весь комплекс услуг от разработки проекта до сдачи «под ключ» готовой фермы заказчику;
  • заказы выполняются оперативно, в строго установленные договором сроки;
  • производственные процессы осуществляются в полном соответствии с действующими государственными стандартами и техническими условиями;
  • качество обслуживания европейского уровня.



Фермы металлические

Вернуться в раздел «Металлические конструкции»

Металлические фермы промышленных и гражданских зданий

Металлическая ферма – это стержневая строительная конструкция, которая передает нагрузки от кровли или перекрытия на колонны или стены зданий и сооружений. Ферма состоит из верхнего и нижнего пояса, раскосов и стоек. Раскосы и стойки называют решеткой фермы. Опорный раскос называют шпренгелем.

Более подробно о фермах можно прочитать на странице:

ОБЩИЕ СВЕДЕНИЯ О ФЕРМАХ

Проектирование любой фермы начинается с компоновка конструктивной схемы фермы. Подробную информацию о компоновке ферм можно почитать на странице:

КОМПОНОВКА КОНСТРУКТИВНОЙ СХЕМЫ ФЕРМЫ

После выбора общей компоновки, назначают предварительные генеральные размеры ферм. Подробно об этом написано на странице:

НАЗНАЧЕНИЕ ГЕНЕРАЛЬНЫХ РАЗМЕРОВ ФЕРМ

После того как назначены генеральные размеры фермы, следует назначить сечения ферм. Рекомендации читаем на странице:

ТИПЫ СЕЧЕНИЙ ЭЛЕМЕНТОВ ФЕРМ

Помимо компоновки фермы, необходимо обеспечить ее устойчивость из плоскости ферм. Как ее обеспечить, читаем на странице:

ОБЕСПЕЧЕНИЕ УСТОЙЧИВОСТИ ФЕРМ

На основе расчетной схемы выполняются все расчеты. Расчетную схему с указанием геометрических размеров и усилий показывают на чертеже. Зачем это нужно? Наверное, так эксперту удобнее проверять, но у него и так есть на руках все расчеты. Вероятно это дань советским традициям, когда использовались типовые серии. Брали расчетную схему из типовой серии, делали ссылку, а самих расчетов не требовалось. Возможно, это нужно проектировщику, который будет разрабатывать КМД.

Смотреть: пример оформления расчетной схемы фермы на чертеже.

Мы подробно рассмотрим следующий вид ферм:

1. Фермы из парных уголков;

2. Ферма с поясами из широкополочных тавров;

3. Фермы типа «Молодечно»;

4. Фермы из круглых труб;

5. Мало-элементные фермы.

Самый выгодный угол наклона раскосов к поясу составляет 45 — 50° (в раскосной решетке 35 — 50°).

Опорный раскос может быть восходящим или нисходящим. Нисходящие раскосы более предпочтительны, т.к. работают на растяжение.

Генеральными размерами фермы — это пролет фермы (т.е. длина фермы) и ее высота. Оптимальное отношение высоты фермы к ее пролету h/l ≈ 1/8, т. к. при этом отношении металлоемкость фермы будет минимальная.

Фермы эффективны при пролете от 6-8 метров. Использовать фермы меньше пролетом меньше 6 метров не целесообразно, т.к. проще использовать балки.

При назначении высоты фермы, следует учитывать условия транспортировки ферм:

— транспортировка ферм по железной дороге требует габарит конструкции по вертикали — не более 3,8 м по горизонтали — 3,2 м;

Пролеты ферм принимаются кратные 3 м (до 18 м.), а для больших пролетов — кратными 6 м (18, 24, 30, 36 м. и т.д.). Отступления от этих размеров допускаются при специальном обосновании.

Типы ферм.

Фермы в зависимости от очертания можно разделить на следующие типы:

— фермы с параллельными поясами;

— фермы с полигональными поясами;

— треугольные фермы. Применяют при крутых крышах.

Выбор типа фермы зависит от архитектуры здания, материала кровли, системы водоотвода и т.д.

Тип решётки

Геометрическая неизменяемость фермы достигается устройством решетки (Система поясов и раскосов).

— треугольная решетка;

— раскосная;

— ромбическая решетка;

— полураскосная.



При проектировании ферм, могут быть полезными следующие типовые серии:

№ п/п Номер Наименование Примечания
1 Серия 1.460.2-10/88 Стальные конструкции покрытий одноэтажных производственных зданий с фермами из парных уголков.  Смотреть
2 Серия 1.460.2-11 Стальные конструкции покрытий одноэтажных производственных зданий с применением ферм с поясами из широкополочных двутавров.  Смотреть
3 Серия 1.460.3-14 Стальные конструкции покрытий производственных зданий пролетами 18, 24 и 30 м с применением замкнутых гнутосварных профилей прямоугольного сечения типа «Молодечно». Чертежи КМ.  Смотреть
4 Серия 1.466-2 Пространственные решетчатые конструкции из труб типа «Кисловодск». Рабочие чертежи.  Смотреть
5 Серия 1.263.2-4 Унифицированные конструкции стальных ферм для покрытий зальных помещений общественных зданий.  Смотреть

Металлические фермы и несущие строительные металлоконструкции

Несущие строительные конструкции включают в себя комплекс изделий, узлов, металлические фермы, колонны и других составных частей для промышленного и гражданского строительства. Кроме высокой прочности и надежности изделий, их отличает универсальность сборки для различного типа зданий и сооружения.

Завод СЗПК Металл - это изготовление любых видов строительных и промышленных ферм в строгом соответствии с нормативами, ТУ и ГОСТ.



Производим фермы под ключ, по типовым и индивидуальным проектам.
Получить консультацию и задать вопросы Вы можете через форму обратной связи.



Наш проектный отдел рассчитает и подготовит всю сопроводительную документацию, а производственные мощности готовы справиться с любыми объемами. Контрольные проверки и испытания сопровождают продукцию на всех этапах производства.

Завод Металл СЗПК производит строительные конструкции и фермы любой сложности:

  • Строительные конструкции для промышленных зданий, торговых и спортивных комплексов;
  • Металлоконструкции для общественно-административных зданий;
  • Металлоконструкции для жилых зданий;
  • Фермы металлические кабельные;
  • Фермы перекрытий, стропильные
  • Металлоконструкций специального назначения.

Меню по странице:

Несущие конструкции стропильные, подстропильные Фермы перекрытий
Несущие балки металлические Несущие колонны металлические Конструкции кабельных эстакад

Фермы металлические стропильные, подстропильные

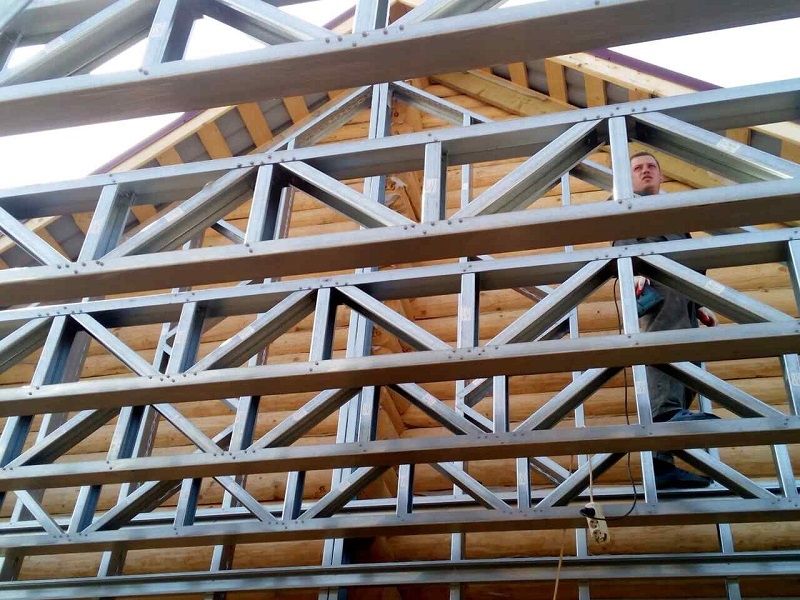

Фермы металлические стропильные - строительные металлоконструкции ЛСТК позволяют применять самые разнообразные кровельные системы, при разработке проекта здания, архитектор теперь имеет возможность учитывать практически любые пожелания Заказчика. Более подробную информацию можно узнать на нашем профильном сайте www.profilszpk.ru

Одним из основных преимуществ использования металлических ферм ЛСТК -  способность перекрывать большие пролеты, длина которых может достигать до 24 м.. Вес конструкции не превышает 25-30 кг на 1 м.кв. несущего стального каркаса.

Специальная форма и технология изготовления гарантирует высокую прочность и долговечность стропильной системы крыши любой конструкции.



Несущие конструкции: Фермы для перекрытий

Фермы для перекрытий - прочные и универсальные несущие металлические конструкции, которые используют при строительстве жилых и промышленных зданий, ангаров и других конструкций, их используют как основу для строительства мостов, эстакад и множества других объектов.

Металлические фермы - современное строительное решение. Их преимущества перед использованием других видов металлоконструкций неоспоримы:

  • экономичный расход металла, в отличии от вариантов применения сплошных балок,
  • простота изготовления фермы и быстрый монтаж,
  • фермы легко модифицируются в зависимости от пожеланий заказчика (верхний пояс фермы),
  • высокая прочность,
  • удобство и экономия места при транспортировке и хранении.

Несущие конструкции: Балки металлические

Балки имеют широкий спектр применения в строительстве жилых и промышленных объектов, а также они применимы при сооружении мостов и подвесных путей.

Балка металлическая - это надёжное и особо прочное изделие, изготовление которых производится из особого прочного вида стали. Несущие конструкции придают строительным сооружениям дополнительную прочность и выдерживают значительные нагрузки.

Несущие балки устойчивы к воздействиям атмосферных явлений, химических веществ. Металлические фермы поерекрытий являются одними из основных элементов конструкций различных зданий и сооружений в гражданском и промышленном строительстве.

Стальная балка классифицируется в зависимости от назначения и типа на следующие виды:

Б - нормальная балка

К - колонная балка

Ш - широкополочная балка

М - мостовая балка

С - специальная строительная балка перекрытия

Фермы перекрытия являются экономичнски выгодным материалом в строительстве, быстро монтируются и позволяют перекрывать длинные пролёты.

Чаще всего применяют двутавр - двутавровую стальную балку. Благодаря своей форме, двутавр является самым эффективным решением при изготовлении опорных строительных несущих конструкций, когда нужно обеспечить несение высоких нагрузок и учесть изгибы. Иногда выбор стали для изготовления двутавров зависит от назначения изделий. Именно двутавры применимы в строительных конструкциях для метрополитенов, мостов, торговых комплеков, крупных преомышленных объектов, жилых зданий.

Несущие конструкции: Колонны металлические

Несущие колонны можно увидеть сегодня в основе каркасов строящихся современных  жилых комплексов.

Колонны металлические представляют собой вертикальные строительные несущие опоры,  которые берут на себя основные нагрузки, составляя скелет здания вместе с металлическими балками.

Изготовление колонны из прочных стальных двутавровых балок (стандартные профиля, в виде буквы «Н»), гарантируют прочность и надёжность строительных конструкций.

Металлические колонны бывают различных видов:

  • колонны металлические одноветьевые, выполненные из двутавровых прокатных или сварных балок;
  • колонны металлические одноветьевые, выполненные из квадратных или круглых труб;
  • колонны металлические одноветьевые, выполненные из швеллеров спаренных и т.д.;
  • колонны металлические с креплением, предназначенным для подкрановых балок;
  • колонны металлические двухветьевые, выполненные из двутавровых прокатныхили сварных балок;
  • колонны секционные (количество секций может составлять от одной до четырех включительно).

Благодаря простоте монтажа и высокой прочности конструкций, применение металлических колонн сегодня получило широкое применение.



Изготовление ригелей для скрепления строительных колонн

Металлические ригели также применяются в строительстве наряду с колоннами. Ригели используют при скреплении колонн, они могут быть опорными элементами в каркасах зданий; используются в стропильных системах для перекрытий.

Завод Металл СЗПК - изготовление металлического ригеля из особой высокопрочной стали, наши изделия часто применяют при особо повышенных нагрузках.

Высокая скорость сборки, возможность перкрытия длинных и высоких пролётов и прочность позволяют широко применять данный вид изделий в сфере жилого и промышленного строительства. Изготовление любых ригелей по Вашим чертежам.






Фермы для кабельных эстакад

Кабельная эстакада имеет широкое применение на различных крупных промышленных, металлургических и химических предприятиях. Кабельные надземные проводки на открытых фермах эсткадах дает множество преимуществ и возможностей перед подземной прокладкой кабелей.

Подробнее о разборных кабельных эстакадах можно прочитать на нашем профильном сайте www.szpk-nw.ru

ЗАКАЗАТЬ

Мы работаем с понедельника по пятницу с 10 утра до 18 вечера и готовы обсудить с Вами интересующие Вас вопросы в это время.

Приложить файл Вам перезвонить?

Предназначение фермы перекрытия

Фермы перекрытия представляют собой специальную стержневую конструкцию, применяемую в строительной механике. Она не изменяет форму после замены ее углов высокой степени жесткости на шарнирные. В компонентах такой фермы образуются усилия сжатия/расжатия.

  1. Виды
  2. Расчет ферм перекрытия: нюансы
  3. Как сделать?



Виды

Существует определенная классификация, которая определяется материалом для изготовления таких конструкций.

Деревянные

Представляют собой сооружения из сухого бруса. Две горизонтально расположенные балки находятся в параллели друг с другом, а для большей жесткости они скрепляются вертикальными стойками и раскосами, расположенными под наклоном. Фермы перекрытия из дерева обладают формой прямоугольника. Благодаря специальным точным расчетам эксперты определяют сечение деревянных элементов, размер шага и тип соединения. Сейчас для этого применяют автоматические программы с функцией калькулятора. Необходимо учитывать длину пролета перекрытия и общую степень нагрузки на конструкцию.

Сооружения из дерева производятся в промышленных условиях при использовании новейшего оборудования. Как пример – деревянные фермы перекрытия по технологии mitek. Они транспортируются на стройплощадку уже в готовом виде. Соединяются отдельные части с помощью специальных оцинкованных пластин.

 Преимущества:

  • легкость при установке;
  • перекрывание просторного пролета до 9 метров без специальных дополнительных опор;
  • отличная несущая способность, благодаря чему они укладываются с различным шагом без снижения технических характеристик;
  • качественная звукоизоляция;
  • прокладка скрытых коммуникационных систем;
  • маленький вес, что удобно при доставке изделий на строительную площадку.

Недостатки:

  • толщина перекрытия между этажами больше, чем в случае применения стандартных балок;
  • значительная сложность и трудозатраты для производства изделий высокого качества;
  • при создании конструкций самостоятельно важно произвести точный и внимательный расчет;
  • высокая стоимость готовых в промышленных условиях перекрытий балкой.

Все описанные характеристики дают наглядное представление о деревянном сооружении. Так становится понятно, подходит ли ферма для ваших целей.

Металлические

Металлические фермы перекрытия – специальные сооружения, изготовленные из стальных стержней, которые образуют между собой узлы. Металлическая конструкция состоит из нескольких частей, среди которых:

  • решетка – состоит из специальных стоек и раскосов, которые прочно скрепляются с поясом посредством сварки;
  • пояс – металлическое сооружение, которое образует контур фермы перекрытия.

Надежность и прочность такой стальной конструкции по характеристикам выше, чем цельнометаллические сооружения. Современные фермы применяются как опоры или специальные перекрытия.

Преимущества:

  • длительный срок эксплуатации;
  • снижение трудозатрат и расходов на транспортировку;
  • высокие прочностные характеристики;
  • приемлемая стоимость.

Недостатки:

  • сложность в установке металлического каркаса;
  • значительный вес конструкции.

Сферы их использования разнообразны: покрытия жилых и промышленных зданий, пролетные конструкции мостов, наружная реклама и другое.

Профильная труба

Фермы перекрытий из профильной трубы – конструкции из металла, которые собираются благодаря специальным решетчатым стержням. Производство таких ферм представляет собой весьма трудозатратный, но экономичный процесс, нежели в случае применения сплошных балок. При производстве эксперты применяют парный материал, а скрепление отдельных частей происходит посредством «косынки». Конструкция собирается воедино методом сварки.

Фермы из профтрубы позволяют создавать перекрытия практически любой длины, главное – произвести грамотный расчет всех показателей и величин. При качественном выполнении всех мероприятий в дальнейшем останется установить изделия по верхней обвязке, согласно заранее сделанной разметке.

Преимущества:

  • малый вес конструкции;
  • долгий срок службы;
  • выносливость и прочность;
  • возможность создавать сооружения со сложной геометрией;
  • устойчивость к нагрузкам.

Недостатки:

  • плохо сопротивляется высоким температурам;
  • повышенная стоимость.

Изделия включают несколько серий, выбирать подходящую модель следует в зависимости от целей и задач, которые стоят перед сооружениями.

Железобетонные

Бетонные фермы перекрытия изготавливают из специального бетона с разным весом. Материалом для производства выступает керамзитобетон или подобные составы, которые изготавливаются в стендах-камерах с разным количеством ярусов. Стойки и раскосы, расположенные в особых камерах, а устанавливают их уже при армировании.

При армировании поясов применяют разные варианты:

  • нижних – проволока высокой прочности;
  • верхних – обычные стержни.

Через 2-3 часа после завершения производства изделия проходят термообработку. На этом этапе проверяется качество железобетонных ферм перекрытия путем нагружения, указанного в чертежах.

Преимущества:

  • прочность и надежность материала при должном соблюдении технических норм;
  • длительный срок эксплуатации;
  • устойчивость к воздействию коррозии и пожароустойчивость;
  • уменьшение сроков обработки при монтаже;
  • перекрытие пролетов внушительных размеров.

Недостатки:

  • существенный вес, который оказывает давление на фундамент;
  • дорогостоящий материал;
  • монтаж балок с помощью специальной грузоподъемной техники.

Некоторые недостатки вполне решаемы, так что если остальные моменты вас устраивают – смело выбирайте такой вид.

Расчет ферм перекрытия: нюансы

Чтобы правильно осуществить расчет металлоконструкции, учитывают требования и нормы, указанные в СНиП. Грамотный расчет проводит только эксперт, обладающий знаниями и навыками в этой сфере. Он учитывает все факторы, которые влияют на показатели нагрузки: вес кровельной и водосточной систем, фонарей и вентиляторов, а также вес самой металлоконструкции. Эксперт учитывает и временные нагрузки: давление ветра и снежных масс, подвесной техники и людей на крыше. Особого внимания заслуживают периодические нагрузки сейсмического характера.

Как сделать?

Создать ферму своими руками – трудоемкий и энергозатратный процесс, но самостоятельное строительство возможно при грамотном расчете элементов и четком чертеже. Главное – грамотно составить чертеж и внимательно соединить все элементы между собой. Обычно расчетами занимаются эксперты, самостоятельные вычисления приводят к ошибкам и недочетам, которые впоследствии негативно скажутся на возведении конструкции из металла или дерева. Поэтому любые расчеты доверяют опытным проектировщикам, а после составления подробного проекта приступают к строительству.

Создавать фермы перекрытия желательно в промышленных условиях с применением оцинкованных пластин, а также домкратов и прессов. Производят монтаж фермы перекрытия самостоятельно, точно следуя всем инструкциям.

Фермы металлические по низким ценам в Новосибирске, фермы из уголков на заказ и в наличии

Крупные объекты строительства требуют надежной опоры всей конструкции или отдельных ее частей. И наши специалисты знакомы с этим не понаслышке. Используя свои наработки, опыт и знания, компания «СИБПРОДМОНТАЖ» предлагает своим заказчикам фермы металлические по максимально выгодным ценам при высоком качестве и коротком времени изготовления заказа.



Применение изделий

Фермы металлические из уголков и прямоугольной трубы способны выдержать весьма солидную нагрузку. Именно поэтому их применение необычайно широко:

  • Перекрытие больших пролетов при строительстве обширных промышленных сооружений, предприятий сельскохозяйственного назначения;
  • Возведение мостов, переходов или иных подвесных объектов;
  • Создание перекрытий и кровли спортивных сооружений.

Одним из преимуществ такой продукции из уголков является прочность и долговечность. Стоимость материала, из которого они изготавливаются, сравнительно невелика, зато высокая устойчивость к механическим нагрузкам делает их порой просто незаменимыми при возведении крупных объектов.

Надежность и экономическая выгода использования, включая и высокую скорость возведения, сделали фермы металлические из уголков одним их весьма востребованных на рынке товаров.



Описание изделий

Фермы металлические представляют собой специальные устройства-перекрытия, состоящие из соединенных решетчатых стержней. На месте блок ферм монтируется в стабильную единую конструкцию, являющуюся основой сооружения либо его части. Конкретный вид готовых изделий зависит от особенностей проекта будущего строения, условий эксплуатации, планируемых нагрузок. Из уголков и квадратной трубы изготавливаются преимущественно легкие конструкции, основы под рулонную кровлю или кровлю из сэндвич-панелей. Если же заказчик планирует более тяжелое сооружение, то следует использовать продукцию, изготовленную из профиля двутаврового или таврового сечения.

Вообще, в зависимости от особенностей конкретного проекта, фермы изготавливаются легкие или тяжелые. Они могут быть пространственными или плоскими, одно- или двускатными, треугольными, сегментными, многоугольными или полигональными. Различаются также и способы соединения узловых элементов, системы решеток и профили очертаний. В любом случае, окончательный вид изделий зависит от множества факторов, и для определенного строения подбирается оптимальный вид металлоконструкции, конкретный вид материала для их изготовления.



Наши преимущества

Завод металлоконструкций группы компаний «СИБПРОДМОНТАЖ» предлагает своим клиентам взвешенный и профессиональный подход, как к самому производственному процессу, так и к дальнейшему монтажу. Наличие современного высокоточного оборудования, собственное конструкторское бюро, способное осуществить расчеты самых сложных конструкций, выверенный технический регламент выполнения работ, многоступенчатый процесс контроля качества, материалы, поставляемые ведущими металлургическими комбинатами России, являются залогом высокого качества продукции. А профессионализм и опыт наших сотрудников – наиважнейший фактор нашего успеха. Мы гордимся своим коллективом, производящим высококлассную современную продукцию для строительной отрасли!

Когда использовать стальную балку перекрытия - Легкие стальные шпильки и соединители каркаса

До того, как в конце 1960-х годов были изобретены деревянные балки, строители использовали габаритные пиломатериалы для поддержки своих операций по возведению каркасов. Их отодвинули в сторону с созданием двутавровых балок, названных в честь их формы, в 1970 году.

Инженерные деревянные балки из фанеры стали более популярными, поскольку процесс их изготовления стал более эффективным и снизились затраты. По мере того, как с годами добыча стали стала более практичной, металл был добавлен для формирования армированных сталью ферм, в конечном итоге уступив место стальным балкам.

Идея заключалась и остается в том, чтобы создать лучшую несущую систему для поддержки строительных конструкций и облегчить открытые планы этажей, которые становились все более популярными на рубеже веков. Дерево по-прежнему является наиболее приемлемым вариантом во многих строительных проектах, хотя прочность и несущая способность делают стальные балки перекрытий интригующим предложением для строителей, которые думают о долгосрочной перспективе.

Тогда возникает вопрос: когда лучше всего использовать стальные балки перекрытия?

5 причин, почему имеет смысл использовать стальные балки перекрытия

  1. Сталь имеет наивысшее соотношение прочности и веса среди всех материалов, используемых для строительства, поэтому те же работы можно выполнять с гораздо меньшей опорой, используя стальные балки. Это может повлиять на время, трудозатраты и доступность каждого соответствующего материала. Кроме того, необходимо учитывать несущую способность, так как в некоторых случаях использование древесины будет запрещено из-за исключительно тяжелых нагрузок.
  2. Стальные балки идеально подходят для таких помещений, как подвалы и чердаки, которые подвержены влиянию условий окружающей среды, которые в противном случае увеличили бы износ деревянных конструкций. Сталь не подвержена риску роста плесени из-за продолжительного воздействия влаги, как и в подвале.Он также не так уязвим для роющих насекомых, таких как грызуны и термиты, которые обитают в подвалах. Оба материала можно обрабатывать дополнительными химикатами и грунтовками для защиты от износа, но дерево останется гораздо более уязвимым к разрушению, чем сталь.
  3. Полы со стальными балками тише деревянных. Скрип, который мы слышим при ходьбе по старому деревянному полу, часто возникает из-за деформации, раскалывания и прогиба дерева, что приводит к ослаблению болтов и сбиванию балок. По сути, опорные системы из стали не скрипят, как из дерева, а поскольку стальные балки пола всегда прямые, стабильные по размерам и гораздо дольше сохраняют свою форму, они являются идеальным вариантом в сценариях, где звук может оказаться проблемой или нужно свести к минимуму.
  4. В некоторых регионах действуют особые требования, в которых сталь является единственным вариантом. Для моста в месте, подверженном наводнениям или землетрясениям, возможно, придется использовать сталь для безопасности людей, которые будут его использовать. Кроме того, во многих штатах США есть действующие или ожидающие решения законы о плесени, поэтому подрядчикам, которые хотят избежать ответственности, возможно, потребуется включить в свои планы стальные балки перекрытий.
  5. Сталь - один из наиболее перерабатываемых материалов в мире, она не потребляет деревья, и ее выброс на свалки на 90% ниже, чем у древесины.Строители, которые заботятся об окружающей среде или хотят использовать «зеленые» инициативы в качестве аргумента, могут заверить своих потребителей в устойчивости стальных балок перекрытий.

Заключение

Если вы хотите в краткосрочной перспективе сэкономить на начальных затратах на материалы, используйте деревянную систему, но для обеспечения долговечности, устойчивости, снижения шума, безопасности и превосходного общего качества лучше всего подойдут стальные балки пола.

Свяжитесь с нами, чтобы получить бесплатную помощь в проектировании, чтобы заменить деревянные балки пола на стальные.

Строителей, забудьте о неэффективных стальных фермах перекрытий.

Вы устали от ежедневных проблем, с которыми вам приходится сталкиваться?

Изменения в планах, проблемы безопасности на рабочем месте, сжатые сроки и поздние поставки. Когда для каркаса перекрытий используются стальные фермы, часто возникает более одной из этих проблем.

ТЕПЕРЬ У ВАС ЕСТЬ АЛЬТЕРНАТИВА!

Познакомьтесь с цельнодеревянной балкой с шарнирным соединением, которая значительно сокращает ваши затраты на рабочую силу .

Открытая балка TRIFORCE®

Всегда в наличии

Открытые балки TRIFORCE® можно легко приобрести на местном лесном складе, разной глубины и длины в соответствии с вашими потребностями. Больше никаких задержек в ожидании индивидуальных заказов.

Обрезка на месте

Поскольку здесь и там всегда есть дюйм, который можно сбрить, TRIFORCE® предлагает регулируемый конец, так что вам не придется заказывать нестандартную длину.

Открытый веб-дизайн

Хватит резать дыры или пальцы!
Открытая балка TRIFORCE® не имеет металлических пластин и позволяет быстрее и проще управлять инженерными сетями. Экономьте на труде.

Фермы перекрытия стальные VS

ОТКРЫТЫЙ СУСТАВ TRIFORCE ®

Фермы перекрытия стальные Triforce ® Открытая балка
Не регулируется на рабочем месте.

Если планы меняются или фундамент имеет неквадратную форму, плакированные фермы не могут быть изменены в соответствии с новыми обстоятельствами. Новые фермы должны изготавливаться со значительным временем ожидания, особенно в пик сезона строительства.

Обрежьте балку на месте.

Обрезать балку по размеру и продолжить каркас. Открытые балки TRIFORCE® отгружаются со склада, поэтому выполнение заказов измеряется днями, а не неделями.

У стальных пластин есть несколько недостатков.

Фермы пола из листового металла очень тяжелые, представляют опасность при манипулировании из-за острых краев пластин, а пластины часто мешают установке механических элементов. Сталь также является невозобновляемым ресурсом, производимым с большим потреблением энергии.

Цельнодеревянная балка перекрытия, соединенная пальцами.

Нет металлических пластин, которые увеличивают вес, травмируют строителей или препятствуют установке электрических, сантехнических или климатических систем.

Фермы перекрытий не соответствуют требованиям пожарной безопасности.

В юрисдикциях, где применяются последние версии правил пожарной безопасности IRC, защитная мембрана должна быть установлена ​​на нижней стороне металлического каркаса пола фермы.

Соблюдение правил пожарной безопасности - это просто и недорого

Покрывая только обрезной конец балки TRIFORCE®, ваша система пола будет пожаробезопасной в соответствии с Исключением 4 раздела R302. 13 IRC 2015/2018.

Ремонт дорогостоящий и требует много времени.

Если металлическая ферма повреждена или изменена, инженер должен подготовить заказной ремонт, что приведет к задержке работ.

Доступны стандартные детали ремонта.

Поскольку TRIFORCE® является стандартным продуктом с многолетним опытом установки, уже существуют инженерные детали для ремонта наиболее распространенных проблем, в которых используются ремонтные материалы, распространенные на стройплощадках.

Экономичный, легкий и безопасный.

Превосходное соотношение «прочность / стоимость» благодаря отсутствию необходимости в стальных соединителях и эффективному использованию древесного волокна с помощью современного роботизированного производственного процесса. Цельнодеревянные балки с шиповым соединением удобны для монтажа каркасных и механических работников.

Сертифицировано путем тестирования.

В отличие от металлических ферм для перекрытий, каждая балка TRIFORCE® перед отправкой с завода проходит испытания на прочность. Это тестирование подтверждает уникальную пожизненную гарантию на продукт.

«TRIFORCE ® СОЧЕТАЕТ ЛУЧШЕЕ ИЗ ДЕРЕВЯННЫХ И НАПОЛЬНЫХ ФЕРМ»

Бесплатно скачать

Открытая балка TRIFORCE ® основана на более чем 35-летнем ноу-хау и новейшем роботизированном оборудовании
, которое позволяет создавать открытые балки с очень высокой точностью изготовления на склад.

Прочтите брошюру, чтобы узнать больше

Несколько слов от наших клиентов

Роб Лэтэм, президент

Когда я впервые посмотрел на TRIFORCE®, я был впечатлен продуктом. Копнув глубже, я узнал об автоматизации процесса их производства, тестировании каждой детали, наземном инвентаризации, технической поддержке и даже литературе. Вся упаковка действительно вселила в меня уверенность в том, что этот продукт был чем-то уникальным. Спустя шесть лет и много тяжелой работы я могу честно сказать, что никогда не разочаровывался. Я еще не слышал ни одной жалобы от пользователей, и на самом деле я обнаружил, что на раннем этапе TRIFORCE® действительно прочнее, чем другие фермы пола, изготовленные на заказ, или продукты EWP.

Майк Михан, корпоративный советник

TRIFORCE® предоставил очень хорошее решение многих проблем, связанных с системами полов. Наши заказчики-строители положительно оценили только производительность.Удобство открытых полотен также оказалось очень полезным. И это также обеспечивает лучшее решение для пожарного кодекса над подвальными помещениями. Я считаю, что это один из лучших продуктов, которые мы предлагаем.

Брукс Лонгфелло, менеджер отдела

TRIFORCE® представляет собой исключительное решение для системы полов, которое улучшает характеристики и дизайн дома во всем.TRIFORCE® помог нам создать улучшенные пространства для наших клиентов по всему дому и помогла устранить проблемы с гарантией, от повышенной прочности и минимального прогиба до возможности устранения переборок путем пропускания механических элементов через изделие. Один из самых недоиспользуемых продуктов в домостроении.

Фрэнк Сэнфорд

Балки

TRIFORCE® - отличное решение для наших клиентов, которым нужна прочность и жесткость инженерной системы пола при соблюдении норм пожарной безопасности без обременительного бремени гипсокартона всего подвального потолка.Разработчики также любят легкий вес и удобство использования.

Джо Мартин, дизайнер

Отличная система твердых полов. Полы не подпрыгивают даже на максимальных пролетах. Действительно упрощает работу с водопроводом, линиями HVAC и электричеством.

ПОЧЕМУ СТРОИТЕЛИ ВЫБИРАЮТ TRIFORCE? ПРОЧИТАЙТЕ НАШ ПРАКТИЧЕСКИЙ ПРИМЕР.

Использование TRIFORCE ® вместо металлических ферм помогает подрядчику сэкономить на рабочей силе и опередить график!

Прочтите наш пример использования

ПОСМОТРЕТЬ, КАК

TRIFORCE® СРАВНИТЕЛЬНО

Фермы для перекрытий из холодногнутой стали | Advant Steel LLC

Добро пожаловать в AdvanT Steel

Обновлено UL H524

Добавляет рейтинг огнестойкости для:

.
  • Бетонная плита

  • Гипербетон

  • Обшивка из фанеры

  • Подвесной потолок

О ADVANT

Зачем нужна еще одна секция фермы?

За последние 20 лет коммерческое строительство все больше и больше переходило на холоднокатаную сталь для несущих нагрузок из-за ее легкого веса и высокой прочности, но, тем не менее, стержневые балки / конструкционная сталь по-прежнему являются стандартом для полов.Это полностью из-за того, что CFS Trusses не предлагает ту ценность, которую они должны. AdvanT разработан специально для удовлетворения потребности в легкой, прочной и экономичной ферме из холодногнутой стали для полов и плоских крыш.

Чем отличается AdvanT?

Секция фермы AdvanT имеет множество преимуществ по сравнению с существующими запатентованными формами фермы из холодногнутой стали. Вот лишь некоторые из них:

  • Возможность сдвоения перемычек при соединении пояса, что снижает жесткость и увеличивает нагрузочную способность винта

  • Одноточечное соединение промежуточных перемычек, уменьшающее сдвиг в поясах и уменьшающее вес и стоимость

  • Более высокий центр тяжести в конструкции пояса увеличивает эффективность фермы и снижает стоимость

Как указать это для моего проекта?

Наша цель - максимально упростить использование холодногнутых ферм, в частности холодногнутых ферм AdvanT Steel! См. Раздел спецификаций 054400, доступный для загрузки на этом веб-сайте, И обязательно используйте имеющийся инструмент для определения размеров.Это эффективный способ определить, подходит ли Advant для вашего проекта, и мы настолько уверены в своей системе, что даже предоставим предварительную стоимость для сравнения с другими вариантами!

Сравнение стоимости AdvanT?

AdvanT Steel LLC считает, что мы предлагаем не только лучшее соотношение цены и качества для холодногнутых стальных ферм по сравнению с С-образными шпильками и других запатентованных форм, но и лучшее соотношение цены и качества для любого негорючего пола или системы плоской крыши по сравнению с любым другим продуктом. , будь то балка из конструкционной стали, бетон, другая ферма CFS или даже балка CFS.

Мы настолько уверены в этом, что предлагаем онлайн-инструмент ценообразования для предоставления Руководства по проектированию относительно пролета / глубины / нагрузки проекта и оценки того, сколько один из наших изготовителей будет взимать плату за готовые фермы AdvanT!

Типовые чертежи сечений - ADVANT при применении композитных балок

Стандартные детали доступны для использования в разделе «Спецификация ферменной системы Advant», посетите нашу страницу для загрузки

Типовые чертежи сечений - Подшипник с верхней поясной балкой ADVANT вместо кронштейнов верхнего фланца

Стандартные детали доступны для использования в разделе "Определение ферменной системы Advant", посетите нашу страницу для загрузки.

Чертежи типовых сечений

- ADVANT в приложении C-образной балки

Стандартные детали доступны для использования в разделе "Определение ферменной системы Advant", посетите наша страница загрузок

Типовые чертежи сечений - ПРЕИМУЩЕСТВА в применении балок с С-образной шпилькой с верхним поясным подшипником

Стандартные детали доступны для использования в разделе «Спецификация ферменной системы Advant», посетите нашу страницу загрузок

Часто задаваемые вопросы о напольных фермах Флориды

Что такое Ферма пола?
Ферма перекрытия представляет собой геометрическую конструкцию с использованием деревянных элементов, скрепленных вместе. с металлическими соединительными пластинами для формирования конструкции, поддерживающей заданный нагрузка на пол.

А пол связывает что-то новенькое?
No. Florida Forest Products занимается строительством ферм более 15 лет.

Что такое нового о них?
Практически повсеместно признаются фермы перекрытия 4 "x 2" в качестве отличный способ устройства полов.

Почему они стали такими популярными в последнее время?
На этот вопрос существует множество ответов, но самый главный многие преимущества экономии затрат.

Что такое Какие преимущества ферм 4х2 этажа?

  • длиннее прозрачный пролеты.
  • Во многих случаях устранение опорных балок.
  • Равномерность пола.
  • Виртуальное уничтожение скрипов.
  • Пониженный звук коробка передач.
  • Widerspacing.
  • Снижение затрат для субподрядчиков.
  • Большой гвоздь площадь под черный пол.
  • Готовый подвал потолки.
  • Ликвидация неприглядных электрических проводов, сантехники и греющих глаз.
  • Скорость установки.
  • Размер комнат не ограничивается таблицами пролета балок.
  • Точная калькуляция.

Каким образом ферма пола глубиной 12 дюймов с интервалом 24 дюйма в центре по сравнению с пролетом к балке 2 "x 8" 16 дюймов по центру?
Использование нагрузки 55 фунтов на квадратный фут для фермы перекрытия 4 дюйма на 2 дюйма и 40 фунтов на квадратный фут нагрузка на балки 2 x 8 дюймов, вы можете перекрыть примерно 17 ноги с фермами и 13 футов, семь дюймов с 2 "x 8" s, в зависимости от сорта используемого пиломатериала.

Сильно ли прогибаются фермы перекрытий?
НЕТ! Фермы перекрытий не должны отклоняться более чем на 1/360 длина пролета при полной нагрузке. Чтобы компенсировать даже этот крошечный прогиб, прогиб встроен в ферму. Кроме того, все фермы перекрытий A&R имеют L / 480, что делает пол еще более жестким.

Как фермы перекрытия изготовлены?
В цехах, специально созданных для производства однородных качественных ферм перекрытий.Фермы собираются и зажимаются на зажимных столах. Металлические соединительные пластины затем скатываются или вдавливаются в ферму в местах стыков с использованием оборудование для изготовления специальных ферм. После изготовления фермы зажимы освобождаются, и ферма выталкивается из зажимного приспособления.

А пол фермы спроектированы методом проб и ошибок?
Нет ... Конфигурации фермы пола разработаны и сертифицированы зарегистрированный инженер или зарегистрированный архитектор.

Что значит инженер или архитектор делают с фермами перекрытий?
Многие вещи, однако, в основном анализируют структуру на пролет допустимая длина, глубина ферм и нагрузки, которым должны подвергаться фермы. нести. Они также оценивают особые условия, такие как лестница и дымоход. проемы, консоли, размещение внешних и внутренних стен и т. д. Затем проектируется ферма, отражающая тип материала, размещение полотна, и размеры пластин, чтобы ферма соответствовала всем требуемым условиям.

А пол фермы легко установить?
Да. . . особенно на одноэтажных конструкциях, где фермы можно возводить и размещать вручную. В многоэтажных структурах Кран обычно используется для подъема ферм на нужную высоту.

А пол фермы тяжелые и громоздкие?
Нет ... приблизительный вес фермы высокого пола 12 дюймов - пять фунтов на погонный фут.Следовательно, 20-футовая ферма шириной 12 дюймов deep будет весить около 100 фунтов - вес, с которым легко справится один или двое мужчин. Кроме того, из-за открытого веб-дизайна всегда есть достаточно места для захвата рук.

Крест требуется мостовое соединение?
Вместо крестовины используется сплошной упор размером 2 x 6 дюймов. мосты. Это помогает распределить нагрузку на пять-семь ферм вместо этого. всего двух-трех ферм, как это делает мост.

Перемычки и распорки не несут ответственности проектировщик фермы или металлический соединитель фермы поставщик пластин.

какие из бруса используется в фермах перекрытия?
Доступны только лучшие пиломатериалы, перечисленные в «Национальном дизайне». Технические условия »Руководства по упрочненным пиломатериалам.

Сколько имеется ли поверхность для крепления гвоздей на фермах?
Поскольку пиломатериал используется ровно, верхние и нижние пояса Ферма имеет 3 1/2 дюйма поверхности для крепления гвоздей по всей длине фермы.

Есть подъезд проемы сложно сделать?
Нет. Для обработки проемов лестницы можно использовать несколько методов. Проконсультируйтесь во Флориде Лесные товары, когда важны лестничные проемы.

Do подрядчики а строителям нравятся фермы перекрытия?
Как и все, что отличается или новое, первая заказанная работа может произвести некоторые скептицизм. Но после этого немногие подрядчики или строители возвращаются в использование балок перекрытий.

Как насчет конечный потребитель?
Строители, использующие фермы перекрытий, часто заявляют, что потребители в восторге в их подвалах нет балок, столбов и т. д., и это, по сути, полные жилые помещения.

Какая сталь используется в соединительных пластинах?
Единственная разрешенная к использованию сталь - это металлические соединительные пластины фермы. Plate Institute и все государственные регулирующие органы - это высокое качество, оцинкованная сталь. Никакие секунды или отбраковка стали недопустимы.

Как мы знать, что фирма, у которой мы покупаем фермы перекрытия, квалифицирована, надежна и уважаемый?
Florida Forest Products обслуживает наших клиентов уже 27 лет. Мы гордимся качеством нашей продукции. У вас есть гарантия что вы будете полностью удовлетворены нашим продуктом,
или мы будем рядом, чтобы помочь вам.

Нажмите здесь, чтобы запросить цитату

Получая настил | Новости металлического строительства

Обучение устройству стального легкого пола

Для напольных покрытий все больше и больше применяется легкая сталь.Негорючесть, устойчивость к термитам и стабильность размеров снижают стоимость строительства и владения зданием. «Хотя легкие балки перекрытий и фермы перекрытий доступны уже несколько лет, кажется, что только недавно специалисты-строители начали чаще включать их в проекты», - говорит Майк Нунан, вице-президент по маркетингу Cascade Manufacturing. Co., Каскад, штат Айова.

Если следовать спецификациям производителя, установка легкого стального пола в сборе с базовыми инструментами для стального каркаса относительно проста.Пролет балок перекрытия обычно ограничен 20-25 футами, тогда как фермы перекрытия имеют большую пропускную способность при увеличении глубины.

Легкие стальные полы часто устанавливают субподрядчики по гипсокартону и металлическим каркасам. «Чем больше сделок вовлечено в проект, тем сложнее их координировать», - говорит Нунан. "Если один и тот же субподрядчик устанавливает каркас пола, стены и крышу, а также подвешивает гипсокартон, они часто остаются на месте до тех пор, пока здание не будет огорожено. Это может быть большим преимуществом для владельца / застройщика; экономия большой суммы времени в завершении строительства."Следующие рекомендации по установке обеспечат правильное завершение работы.

Балка и ферма

По сути, существует два типа продукции для полов из легкой стали. Один получил свое название от того, как он выглядит: глубокий С-образный элемент, часто называемый балкой пола. Он гнутся до необходимой глубины и толщины. Изделие второго этажа именуется фермой. Это изготовленный компонент, состоящий из верхнего и нижнего элементов, механически прикрепленных к пересекающимся элементам перемычки.И балки, и фермы предназначены для распределения указанных нагрузок на внешние опоры.

Обычно используются оба этих напольных материала. Балка перекрытия может использоваться, когда желательна малая глубина и короткие пролеты. Ферма перекрытия может охватывать большие расстояния и изготавливаться на большую глубину, чем балка перекрытия. Обе системы позволяют трубопроводам и воздуховодам проходить через компонент под перпендикулярным углом к ​​элементу. Из-за большей глубины, которая может быть достигнута, ферма пола может вместить воздуховоды большего размера.Как для перекрытий, так и для перекрытий используются похожие методы установки.

Перед полом

Многие из наиболее важных шагов по установке пола из тонкого материала должны быть выполнены до того, как пол будет доставлен. По словам Нунана, это:

• Поручите субподрядчикам HVAC и MEP изучить предложенную планировку этажа, чтобы определить, есть ли какие-либо конфликты с воздуховодами, проходящими перпендикулярно конструкции пола. Самое время проверить это на этапе обзора рабочего чертежа проекта, прежде чем что-либо будет построено.

• Убедитесь, что предлагаемые размеры плана обрамления совпадают с размерами на строительной площадке. Находятся ли внутренние несущие стены, если они используются, в правильном месте по сравнению с компоновкой балок или ферм?

• Убедитесь, что план установки пола поставщика является самым последним планом каркаса, в который были внесены все изменения. Лучший способ убедиться, что установщик на месте использует обновленную копию, - это получить копию окончательного плана каркаса, доставленного с первой загрузкой материала пола.

• Имейте подходящие зажимы на месте перед началом установки, так как установка не может быть начата без соответствующих зажимов. Кроме того, убедитесь, что у вас есть крепления для крепления зажима к ферме и к подшипнику. Чаще всего крепежные элементы представляют собой либо стержень с порошковым приводом, либо винтовой крепеж.

Ровный и бездефектный фундамент - ключ к успешной установке системы стального пола. «Если фундамент неровный, несущие прокладки или безусадочный раствор являются приемлемыми способами создания однородной несущей поверхности с максимальным зазором 1/4 дюйма между дорожкой обода и фундаментом», - говорит Марибет Риззуто, LEED AP BD&C. управляющий директор Института инженеров по холодной штамповке (CFSEI), Вашингтон, округ Колумбия.C. «Системы перекрытий спроектированы так, чтобы быть полностью связанными без учета скручивания и боковой нестабильности. Это связано с тем, что обшивка пола, прикрепленная к верхнему фланцу балок, и готовые потолки, прикрепленные к нижним фланцам балок, обеспечивают необходимую устойчивость. "

Установка

Установка и обрамление пола из холодногнутой стали примерно то же самое, что создание деревянного пола с рамным каркасом. Майкл К. Кернер, FASTM, CSI, CDT, менеджер по разработке кода в ClarkDietrich Building Systems, Западный Честер, Огайо, считает, что это особенно верно при использовании холодногнутого стального каркаса, такого как балка пола TradeReady и направляющие обода TradeReady, и дает следующее шаги установки.

• Направляющие обода размещаются по периметру обрамления, при этом необходимо следить за выравниванием предварительно перфорированных выступов.

• Затем балки размещаются на расстоянии 12, 16, 19,2 или 24 дюйма и прикрепляются к выступам на направляющих обода. Никаких специальных усиливающих уголков или соединительных деталей не требуется.

• Блокировка TradeReady, предварительно вырезанная в соответствии с расстоянием между балками, может быть установлена ​​для закрепления нижних фланцев.

• Проемы в перекрытиях обрамляются дополнительными элементами, как это обычно делается.

• После того, как пол обрамлен, крепится обшивка пола (дерево, цементные плиты или металлический настил).

Риццуто считает, что процедура установки определяется используемой системой. «В случае стандартных балок перекрытия балка соединяется с рельсом, оставляя зазор 1/8 дюйма, чтобы гарантировать, что полотно рельсового пути не соприкасается с полотном балки», - говорит она. «Балка обычно крепится винтами к рельсу с помощью элемента жесткости стенки. Фирменные системы часто имеют большие отверстия для размещения инженерных сетей, включая водопроводные и электрические.Некоторые из них также имеют направляющие обода с предварительно нанесенными метками для крепления отдельных балок ».

Монтажный инструмент

Для установки стальной балки перекрытия из легкой стали не требуются специальные инструменты. Кернер говорит, что обычно используются обычные сверла и отрезные пилы. «Систему балок пола TradeReady можно заказать предварительно разрезав до нужной длины, не заказывая следующую ровную ногу и не выбрасывая обрезку», - говорит он. «Любую резку в полевых условиях можно выполнить с помощью обычных пил для резки металла или установки для плазменной сварки. «Нунан говорит, что, поскольку фермы пола изготавливаются до необходимого размера, основным инструментом для установки является шуруповерт.« Популярны аккумуляторные шуруповерты », - говорит он.« Порошковые инструменты используются для крепления опоры подшипника к конструкционной стали. Если потребности крепления зажима быть приварены к несущей поверхности сварщик не потребуются. Сварку разрешается выполнять только на крепежной скобе, но не на легкой балке или ферме ».

Скрипит пол с фермами перекрытия. Профилактика и ремонт.- Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Фермы Open Web Floor

Вопрос читателя о скрипах пола:

Я только что прочитал вашу статью о скрипах пола, и она очень полезна! Я слышу описанный вами скрип пола в системе отопления, вентиляции и кондиционирования воздуха в одной из комнат моего дома. К счастью, внизу есть недостроенный подвал. Вы упомянули, что мне нужно убедиться, что между балками и металлом есть зазор в 1 дюйм. Как именно это сделать? Я вроде как новичок…

Если кто-то идет по полу, а я стою под ним, я могу определить точное местоположение и даже могу на мгновение остановить его, слегка потянув за трубку…

Я попытался вызвать подрядчика, чтобы он приехал посмотреть на это, но прежде чем он даже подошел, он сказал, что это будет минимум 200 долларов, чтобы помочь, поэтому, если это просто, я бы хотел решить эту проблему самостоятельно.

Был бы бесконечно благодарен за устранение этого надоедливого шума!

Спасибо за любые указания,
Али

Воздуховоды HVAC, проходящие через ферму пола

Спасибо, что обратились к нам, Али. Мы знаем, насколько неприятным может быть скрип пола. Имеющийся у вас каркас пола называется стропильной системой перекрытия.Эта система обрамления хороша тем, что в ней есть отверстия, через которые проходят воздуховоды и другие механические системы. Это освобождает пространство внизу для отделки подвала, не ограничивая зазор над головой. Так как же устроены фермы перекрытия? Когда кто-то идет по этажу выше, фермы изгибаются, поскольку они выдерживают нагрузку или вес. Этот прогиб вызывает прогиб, при котором ферма фактически немного перемещается вниз. Это движение может создавать проблемы с шумом, если воздуховоды соприкасаются с ними.

Создание скрипа пола

Значит, если вы слышите скрип, есть вероятность, что дерево и металл соприкасаются.А когда ферма отклоняется, движение заставляет металл и дерево труться друг о друга. Это трение может создавать самые разные шумы.

Решения

Одно из самых простых решений - вставить что-нибудь мягкое между металлом и деревом. Это может быть кусок изоленты или кусок коврового покрытия. Идея состоит в том, чтобы предотвратить соприкосновение двух твердых поверхностей друг с другом, чтобы предотвратить шум.

Второе решение является немного более глубоким и требует определенных навыков и некоторых инструментов. Эти напольные системы спроектированы таким образом, что каждая ферма поддерживается соседней. Для этого плотник устанавливает так называемые прочные спинки (также известные как распорки), которые проходят через отверстия между перемычками фермы. Сильная спинка обычно представляет собой размер 2 × 6, который устанавливается таким образом, чтобы длина была вертикальной. Затем он прикрепляется к каждой ферме и проходит через каждую ферму перпендикулярно направлению их движения. На фотографии вверху показана эта прочная распорка, установленная на напольной системе.Так как нагрузка на ферму оказывается сверху, распорка распределяет часть веса на соседние фермы.

Так какое отношение это имеет к раствору от скрипов пола? Ну, так как новый дом строится, перед воздуховодами устанавливают распорки. Когда приходит подрядчик HVAC, он может разрезать часть распорок, чтобы установить воздуховоды. Это может негативно повлиять на систему каркаса пола, вызывая большее отклонение и движение. Это дополнительное движение может вызвать скрип пола и шум. Таким образом, еще один способ устранить скрипы пола - это установить дополнительные распорки фермы пола. Идея в том, что чем жестче пол, тем меньше движения и, следовательно, меньше шума.

Другой альтернативой этим раскосам являются фанерные косынки. В основном куски фанеры вырезаются на ту же высоту, что и ферма. Затем их прибивают или прикручивают к сторонам каждой фермы, чтобы придать им жесткость. Для этого потребуется некоторое время, так как фанера должна будет поместиться вокруг любой существующей проводки, воздуховодов или водопровода.Тем не менее, это действительно может уменьшить движение пола и минимизировать последующий шум.

Надеемся, это поможет Али.

Фотографии любезно предоставлены Али Левин.

Нет тегов

KA Компоненты - Фермы крыши и пола

От простейших навесов на заднем дворе до самых сложных архитектурных конструкций, фермы обеспечивают максимальный охват и защиту по наиболее разумной цене. По сравнению с традиционными подходами к обрамлению, фермы:

  • Увеличьте пролет при использовании меньшего количества пиломатериалов.
  • Устранение ненужных или ненужных точек опоры.
  • Сократите объемы рабочей силы, площади и отходов на месте.
  • Обеспечивает большую гибкость профилей потолка и линии крыши.
  • Лучше использовать методы строительства точно в срок (JIT).
  • Допуск для / может быть спроектирован с усилением или отверстиями, которые будут работать вместе с системами отопления, вентиляции и кондиционирования, водопровода и электроснабжения.
  • Спроектированные компоненты с особыми проектными значениями, которые соответствуют целям, связанным с «полным проектированием конструкции.

Чтобы получить желаемое качество конструкции с линией горизонта и / или потолком, кровельные фермы являются очевидным выбором.

KA строит деревянные фермы из материалов высочайшего качества с пролетами до 80 футов. Они могут быть разработаны специально для использования в сельскохозяйственных, коммерческих, муниципальных или жилых помещениях.

Для полного охвата преимуществ структурных компонентов, пожалуйста, ознакомьтесь со следующей рецензией, составленной SBCA, и их выводами при сравнении структурных компонентов с традиционным каркасом: Обрамление американской мечты - SBCA

Фермы крыши
  • Кровельные стропильные системы обеспечивают архитектурную универсальность, предоставляя практически неограниченные возможности эстетического и функционального дизайна. Очистить промежутки. Обеспечивает полную внутреннюю перегородку и гибкость в организации помещения. Обычные пролеты до 80 футов. Экономика. Экономия трудозатрат за счет легкого веса, простота установки и трудозатрат на стройплощадке, отсутствие резки или обрезки полей, открытые полотна, быстрое закрытие, в результате приводит к снижению общих затрат на месте.

Фермы перекрытия
  • Стропильная система пола 4x2 обеспечивает более длинные и прочные прозрачные пролеты и большую гибкость конструкции при размещении несущих стен и перегородок.Поскольку стропильная система пола может располагаться на большем расстоянии друг от друга, их требуется меньше. Легкие жесткие фермы перекрытий, доставляемые на строительную площадку в готовом виде, поднимаются легко и быстро, часто без использования крана.

    Широкие (3 1/2 дюйма), прикрепляемые гвоздями верхние и нижние пояса ускоряют укладку настила и потолочного материала без необходимости использования специальных креплений или зажимов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
