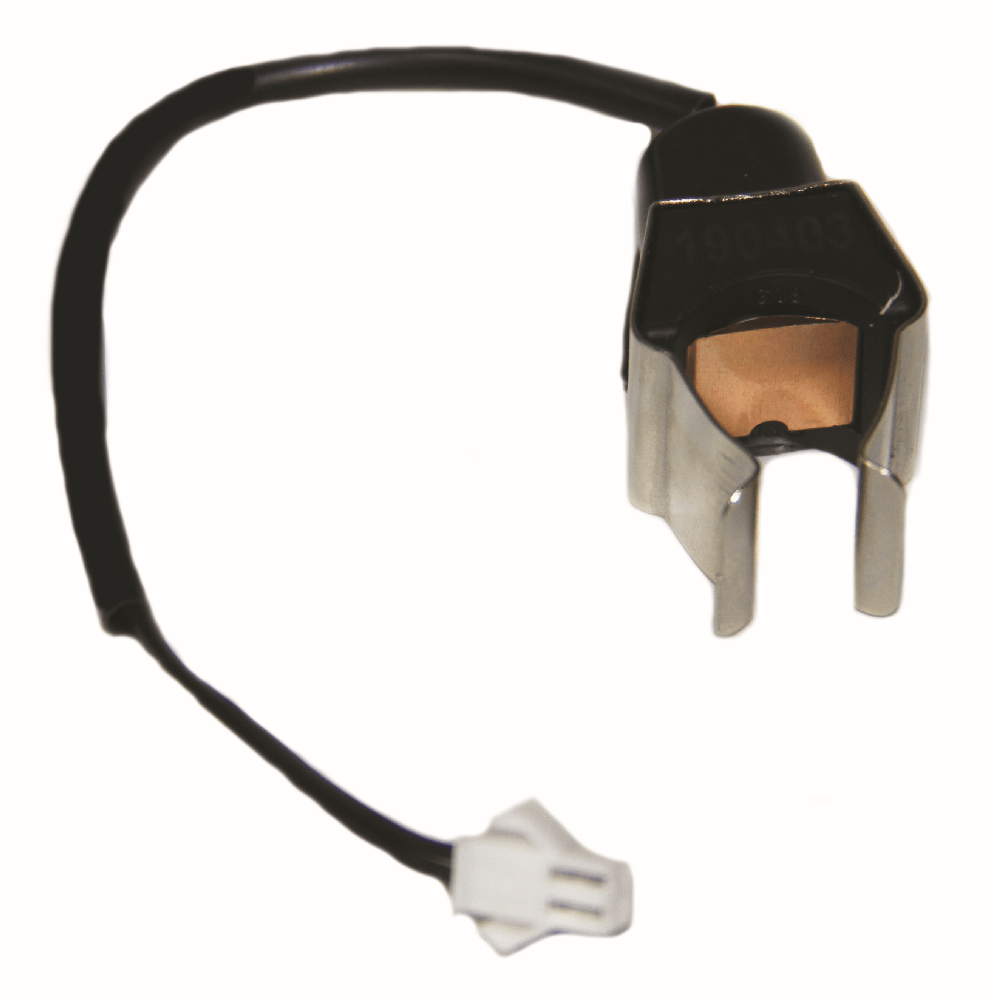

Датчик температуры NTC накладной на полу клипсе

В наличии

280 грн

Купить

Датчик NTC ARISTON, BAXI, WESTEN, ROCA, ARISTON (универсальный)

Готово к отправке

170 грн

Купить

Харьков

Термоголовка с накладным датчиком Valtec 2 м. (20-60 °С) накладка на трубу (VT.5012.0) Италия

Готово к отправке

1 753.05 грн

Купить

Датчик температуры контура отопления накладной на газовый котел BAXI, WESTEN 8435510 8435500

Готово к отправке

260 грн

Купить

Мукачево

Датчик температуры контура отопления накладной на газовый котел BAXI 8435360

Готово к отправке

300 грн

Купить

Мукачево

Датчик температуры (NTC) контура отопления накладной на газовый котел Sime Metropolis 6231356

Готово к отправке

540 грн

Купить

Мукачево

2

3

Вперед

Показано 1 — 29 товаров из 60+

Смотрите также

Двойной терморегулятор

Терморегулятор для систем охлаждения

Devireg opti

Devireg 316

Devireg 330

Terneo s

Nexans n-comfort td

Датчик температуры накладной ntc10k

Devireg smart

Terneo sx

Nexans

Инфракрасная пленка

Терморегуляторы

Двухзонный цифровой терморегулятор

Двухканальный термостат тернео

Датчик температуры накладной на трубу со скидкой

Датчик температуры накладной на трубу оптом

Популярные категории

Строительство

Водо-, газо-, теплообеспечение

Автоматические регуляторы

Бытовые терморегуляторы

Отопительное оборудование

Комплектующие для отопительного оборудования

Контрольно-измерительные приборы

Приборы измерения, регулирования температуры

Датчики температуры

Материалы для ремонта

Бытовое водоснабжение

Водонагреватели

Аксессуары и комплектующие для водонагревателей

Запорная арматура

Термостатические радиаторные клапана

Насколько вам
удобно на проме?

как выбрать и принцип работы

Всем привет! В этой статье я расскажу о контрольно-измерительной аппаратуре, которая применяется в различных системах для контроля температуры.

Это могут быть различные печи, сушилки и так далее. Здесь я планирую кратко рассказать принципы работы некоторых видов этой аппаратуры, не претендуя при этом на полноту изложения.

Эта статья — некий ликбез по этим устройствам, который включает только основные понятия. Начну с описания работы различных датчиков температуры.

Виды датчиков температуры для отопления

На современном рынке несколько видов датчиков температуры, работа которых отличается по физическим принципам.

Давайте кратко разберемся в том, какие они бывают.

Датчик на основе термосопротивления (терморезистора)

Датчик с терморезистором: принцип работы

Основным элементом такого датчика является терморезистор, через который протекает ток.

При изменении температуры среды сопротивление терморезистора меняется, соответственно изменяются ток и падение напряжения на нем.

Измерительный прибор, к которому подключен такой датчик, на своем входе регистрирует изменения тока или напряжения и выдает результат в градусах Цельсия или Кельвинах.

Существуют 3 основных вида терморезисторов:

  • Низкотемпературные — предназначены для работы при температурах до 170 Кельвинов (-103° С).
  • Среднетемпературные — предназначены для работы в промежутке от 170 до 510 Кельвинов (от -103° С до 237° С).
  • Высокотемпературные — работают на температурах выше 510 Кельвинов.

Датчик температуры на основе термопары

Датчик температуры термопара принцип работы

Для начала дадим определение термопаре. Термопара — два соединенных между собой проводника из различных материалов, между которыми возникает термоэлектрический эффект.

Суть этого эффекта состоит в том, что в замкнутой цепи из разнородных проводников возникает ЭДС, если разные части этой цепи имеют разную температуру.

Величина ЭДС в первом приближении пропорциональна разности температур разных участков термопары.

Если говорить проще, то у термопары два конца: один конец размещен в среде, температуру которой мы измеряем, а другой конец подключен к измерительному прибору.

При разности температур между двумя этими точками возникает ЭДС (электродвижущая сила), которая и регистрируется прибором.

Далее прибор переводит значение ЭДС в температуру на индикаторе.

Датчики температуры на основе термопары называются термоэлектрическими преобразователями

Биметаллическая пластина

Биметаллическая пластина: принцип работы

Это, пожалуй, самый простой температурный датчик. Состоит он из двух металлических пластин, которые изготавливаются из разных металлов.

Применяют их в термостатах на бытовых нагревательных приборах. Например:

  • В утюгах.
  • В электрических чайниках.

При достижении выставленной температуры контакт смыкается или размыкается. Таким образом реализуется защита от перегрева.

Капиллярный датчик температуры

Капиллярный датчик температуры: принцип работы

Такой тип датчиков часто применяют в термостатах для электрических котлов и водонагревателей.

Принцип его работы состоит в следующем:

На одном конце капилляра расположен баллон заполненный жидкостью или газом, а на другом конце расположена мембрана, размыкающая контакты реле.

При нагревании жидкость или газ внутри баллона начинают расширяться.

Давление внутри повышается и мембрана начинает сильнее давить на контакт. В определенный момент контакт размыкается.

Очень дешевый и надежный способ регулировать температуру. Погрешность таких термостатов не превышает 4 градуса Цельсия.

Теперь переходим к рассмотрению приборов, к которым подключаются все эти датчики. Начнем с наиболее распространенного вида этих приборов — термостатов.

Термостат для отопления: принцип работы

Для начала дадим определение термостату.

Термостат — устройство, предназначенное для поддержания постоянной температуры.

Каждый термостат обладает гистерезисом — разницей между температурой включения и температурой выключения термостата.

Обычно, величина гистерезиса составляет несколько градусов. Например, у вашего водонагревателя термостат с гистерезисом в 4 градуса.

Это значит, что при установленной температуре выключения в 75 градусов температура включения будет равна 71 градус Цельсия.

Термостаты бывают следующих видов:

Штыревой термостат
  • Механические (штыревые) — принцип работы основан на температурном расширении металлического штыря, который замыкает или размыкает контакты. Используется чаще всего в водонагревателях. Обладает высокой надежностью и долговечностью.
  • Термостат с капиллярным датчиком. Принцип его работы описан выше, поэтому не буду повторяться. Читайте соответствующий абзац в датчиках.
  • Электронный термостат — печатная плата с микросхемами, которой подключен датчик температуры (термопара или термосопротивление). Эта печатная плата управляет питанием нагревательных элементов при помощи запрограммированного в нее алгоритма. Этих алгоритмов может быть несколько, что позволяет реализовать несколько устройств в одном. Надежность и долговечность таких приборов меньше, чем у описанных выше, но их функционал гораздо шире.
Электронный термостат

На этом пока остановимся. Если будет интересно, предлагаю вам прочитать статью про комнатные термостаты. В ней описан принцип экономии энергии при их использовании.

А также весьма полезной для вас будет статья про подключение комнатного термостата к газовому котлу.

Термометры и пирометры: принцип работы

Всем известно, что термометр предназначен для измерения температуры какой-либо среды.

Этой средой может быть воздух в комнате, теплоноситель внутри котла или температура тела человека.

Существуют специальные термометры для измерения температуры блюд в ресторанах. В общем, везде, где нужно знать температуру используются термометры.

Они бывают следующих видов:

Биметаллические термометры — часто используются в системах отопления.

Не отличаются высокой точностью, зато недорого стоят и долго служат. Внутри них расположена биметаллическая спираль, которая отклоняет стрелку.

Биметаллический термометр

Жидкостные термометры — знакомы всем с детства. Внутри них располагается узкая трубка и баллон со спиртом или ртутью.

Жидкость при нагревании расширяется и поднимается вверх по трубке, а при охлаждении сжимается и спускается вниз.

Температура в градусах отложена на шкале вдоль трубки. Пусть химики не ругаются громко, я знаю что ртуть это металл, а спирт это жидкость. Я объединил их в один вид для простоты изложения.

Жидкостный (ртутный) термометр

Полупроводниковые термометры — датчиком температуры в них является терморезистор, сопротивление которого изменяется в зависимости от температуры.

Полупроводниковый термометр

Если говорить про системы отопления, то в них сейчас чаще всего применяются или биметаллические или полупроводниковые термометры.

Жидкостный термометр будет точнее, но с ним больше проблем. Его легко разбить, а если он ртутный то это создаст угрозу отравления людей. Теперь давайте поговорим о том, что такое пирометр.

Что такое пирометр?

Пирометр — прибор для бесконтактного определения температуры объектов.

Современные пирометры определяю температуру объектов по их инфракрасному излучению, а раньше температуру определяли по цвету свечения объекта, сравнивая его с некоторым эталоном. Точность была, конечно, гораздо ниже чем сейчас.

С помощью пирометра удобно измерять температуру сильно разогретых объектов, к которым нет возможности подойти близко.

Также при помощи пирометров люди ищут трубы отопления замурованные внутри стен. Хотя это лучше делать при помощи специального тепловизора.

Температуру маленьких объектов с помощью пирометра нужно измерять с небольшого расстояния, иначе из-за оптического разрешения прибора вы получите не температуру объекта, а некоторую «среднюю температуру по больнице», которая может серьезно отличаться от температуры исследуемого объекта.

Разрешение пирометра всегда указывается в его технических характеристиках.

Для удобства пирометры оборудуют лазерной указкой, которая упрощает наведение на объект.

Подведем итоги

Температура — важный параметр для многих систем.

Например, в системах отопления отсутствие контроля температуры может привести к закипанию и котла и даже его взрыву.

Контроль температуры помогает экономить электроэнергию, которую затрачивает электрический котел.

Термостат котла может держать систему отопления в режиме максимальной экономии энергии (режим защиты от размораживания).

В общем, знать и контролировать температуру важно и полезно. Советую этим не пренебрегать, на этом пока что все. Жду ваших вопросов по теме статьи.

Хороший и простой способ контроля температуры на горячих трубах в системе центрального отопления на дровах? — Оборудование

Праздник (а.ноним)

#1

Я надеюсь, что одна из многих добрых и отзывчивых душ, часто посещающих этот форум, поможет мне в правильном направлении. Кажется, что чем больше я читаю, тем меньше понимаю

Цель состоит в том, чтобы контролировать как минимум девять различных температур (может быть больше) в различных местах моей системы центрального отопления, работающей на дровах.

Котел греет баки с водой по 750л за штуку и я хочу контролировать температуру внизу, в середине и вверху в двух из них. Я также хочу следить за температурой воды, подаваемой в радиаторы и из них. Наконец, я хочу контролировать температуру дымовых газов в двух метрах от вершины дымохода.

Типовой диапазон температур составляет от 20 до 96°C в баках/трубах и >120°C в дымоходе.

Когда это будет сделано, я попытаюсь сделать несколько хороших графических индикаторов и графиков в интерфейсе HA, а также регистрировать статистику в удобном и легко упускаемом из виду виде. Статистика должна заключаться в том, как долго температура в баках остается в допустимом диапазоне, насколько температура соответствует температуре наружного воздуха и как часто приходится топить котел.

Я решил, что датчики DS18B20 должны нормально работать для этих приложений, но я не могу придумать лучший способ их интеграции в мою систему HA!

Sonos Th20/15, вероятно, должен работать, но он принимает только один датчик. Похоже, что некоторые ребята используют какие-то печатные платы WiFi, но есть что-то вроде Arduino (о котором я ничего не знаю), или MQTT, Z-wave или что-то еще, что несовместимо с моей настройкой Zigbee (Conbee / Deconz)

Я еще не слишком разбираюсь в прекрасном мире кодирования, сценариев, YAML и многого другого. Более практичный парень. Я, безусловно, мог бы немного припаять (если я знаю, что к чему должно идти) и удлинить кабели, если это необходимо.

Связь между датчиками и Rbpi должна быть беспроводной.

Я запускаю HA на Rpi3B+, Conbee 2 для сети Zigbee. Довольно плотная сеть по всему дому. У меня установлен HACS и даже удалось установить некоторые другие вещи из магазина

Меня не интересует смена координатора zigbee.

Кроме того, я предпочитаю, чтобы связь и сеть были локальными.

Кто-нибудь может придумать довольно простой и экономичный способ достижения этой цели…?

Буду очень признателен за ваш отзыв!

2 лайка

tom_l

#2

Праздник:

Я еще не слишком разбираюсь в прекрасном мире кодирования, сценариев, YAML и многого другого. Более практичный парень. Я, безусловно, мог бы немного припаять (если я знаю, что к чему должно идти) и удлинить кабели, если это необходимо.

Тогда ESPHome — это то, что вам нужно. Настраивается с помощью простой конфигурации yaml. Вот так:

 esphome:
  имя: монитор горячей воды
  платформа: ESP32
  плата: mhetesp32minikit
Wi-Fi:
  ssid: «ВАПРУ»
  пароль: !secret wifi_pwd
  manual_ip:
    статический_ip: 10.1.1.197
    шлюз: 10.1.1.1
    подсеть: 255.255.255.0
API:
  пароль: !secret api_password
  шифрование:
    ключ: !secret api_encryption_key
регистратор:
ота:
  пароль: !секрет esp_pwd
Даллас:
  - вывод: GPIO33
    update_interval: 3 с
бинарный_сенсор:
  - платформа: статус
    name: "Статус монитора горячей воды"
датчик:
  - платформа: wifi_signal
    name: "Сигнал Wi-Fi монитора горячей воды"
    update_interval: 15 с
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 15
          отправить_каждому: 15
          send_first_at: 1
  - платформа: Даллас
    адрес: 0x1a3c01e07605b228
    Название: "Температура бака"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
  - платформа: Даллас
    адрес: 0x58000000167d7228
    имя: "Температура на входе ВД"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
  - платформа: Даллас
    адрес: 0xa23c01e07646d628
    название: "Температура обратки ВД"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
  - платформа: Даллас
    адрес: 0x2000000018fee128
    Название: "Температура горячей воды"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
  - платформа: Даллас
    адрес: 0xec00000019647а28
    название: "Температура закаленной воды"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
  - платформа: Даллас
    адрес: 0x7
 0018552628
    Название: "Температура воздуха"
    фильтры:
      - скользящее_окно_движущееся_среднее:
          размер_окна: 10
          отправить_каждому: 10
          send_first_at: 1
выключатель:
  - платформа: перезагрузка
    name: «Перезапуск монитора горячей воды»

Загрузите его на плату ESP из своего веб-браузера, затем, после того, как домашний помощник обнаружит его, вы можете делать с датчиками все, что хотите, например.

Скриншот 2022-05-29 в 21-38-23 Обзор — Home Assistant1791×916 124 КБ

5 лайков

Махко_Махко (Махко Махко)

#3

Хотя вам нужно быть осторожным с клонами esp, они могут быть в порядке, если вы не требуете от них слишком многого.

Я думаю, что набор из 10 мини-клонов d1 подойдет для этой работы, если вы хотите сократить расходы. У меня не было никакой драмы с этими.

₽25,93 СКИДКА 46% | 10шт ESP8266 ESP-12F NodeMcu Mini D1 Модуль WeMos Lua WiFi Internet Совет по развитию для Arduino, совместимый с WeMos D1 Mini

aliexpress.com

17.93US $ 46% OFF|10pcs Esp8266 Esp-12f Nodemcu Mini D1 Module Wemos Lua Wifi…

Разумные покупки, лучшая жизнь! Aliexpress.com

Я немного использовал эти датчики температуры. Они кажутся в порядке. С ESPHOME вы всегда можете выполнить калибровку, если вам это нужно.

2,32 австралийских доллара СКИДКА 60% | SHTC3 высокоточный цифровой модуль измерения температуры и влажности I2C связь лучше, чем AM2302 DHT22

aliexpress.com

1.6US $ 60% OFF|Shtc3 Высокоточный цифровой датчик температуры и влажности…

Разумные покупки, лучшая жизнь! Aliexpress.com

Когда вы приступите к их настройке, вам может пригодиться опция добавления Mac-адреса, чтобы вы могли использовать одну и ту же конфигурацию для всех устройств.

ESPHГлавная

Базовая конфигурация ESPHome

Инструкции по настройке базовой конфигурации ESPHome.

Можете ли вы подключить USB-питание 5 В к нужным вам местам?
Предполагается, что датчики будут приклеены к снаружи труб/баков и т.д.?

Никрут (Ник Раут)

#4

Я согласен с @tom_l и @Mahko_Mahko. Однако внутри дымоходов становится чертовски жарко. Для этого лучше использовать термопару. Также вам нужно будет подключить его проводами, которые выдержат температуру.

1 Нравится

хвей8 (Хвей8)

#5

Если по другим причинам вы хотите использовать более стандартные устройства, я использую эти устройства Zigbee.

Домаду

OWON — Датчик температуры кабеля Zigbee

Модуль THS-317-ET обеспечивает точность измерения температуры, космического пространства, материи или жидкости.

Цена: 19,99 евро.

Просто поместите их между трубой и изоляцией. Батарея работает не менее 1 года. Я использую Zigbee2MQTT.

том_л

#6

Измеряют только 20~100°C.

Однако требуется:

Праздник:

Типичный диапазон температур составляет от 20 до 96°C в баках/трубах и >120°C в дымоходе.

хвей8 (Хвей8)

#7

Правый, только от -20 → 100

никрут (Ник Раут)

#8

Если вы ищете резьбу зонда для барбекю, вы можете найти некоторые идеи высокотемпературных зондов.

Никрут (Ник Раут)

#9

Значит, они будут работать на трубы, а не на дымоход.

Праздник (а.ноним)

#10

Вау, большое спасибо всем за это! Я очень рада, что так много хороших людей ответили!

Учитывая количество датчиков, которые мне нужны для этого проекта, вероятно, будет лучше поискать датчики подешевле. Мне очень понравился датчик Owon, который показал @khvej8. Но, к сожалению, это немного сломает банк с 9 из этих + батарей. И вы, ребята, знаете, как это работает… Когда вы покупаете какой-нибудь новый классный датчик, вы довольно скоро покупаете еще несколько таких новых классных датчиков!

@tom_l Спасибо за подсказку о ESPHome, и могу я сказать, очень хорошая графика для вашего теплового насоса! Это скриншот из вашего пользовательского интерфейса HA…? Кроме того, большое спасибо за (в ваших глазах) простую конфигурацию yaml! Вероятно, будет полезно, когда я доберусь до настройки.

@Mahko_Mahko Большое спасибо за эти ссылки! Идея в том, как вы предполагали, датчики будут приклеены/наклеены на снаружи труб баков. Трубы и резервуары изолированы, так что я просто подверну их под изоляцию и прикреплю к трубе, чтобы обеспечить хороший контакт.

В котельной могу подключить USB 5В, у меня там розетки 230В. Что касается дымохода, у меня есть свободный вентиляционный канал, идущий из другой комнаты в подвале, и я полагаю, что могу провести электричество из этой комнаты вверх по воздуховоду и подключить там плату. Желательно только очень длинный USB-кабель, но падение мощности может быть слишком большим, учитывая длину кабеля (~10 метров).

Для датчиков я думаю, что DS18B20 подойдет лучше всего, учитывая гибкий кабель и температурный диапазон.

Не могли бы вы (или кто-либо другой) уточнить, сколько модулей Wi-Fi мне действительно нужно, скажем, для 9 датчиков температуры? Я не могу понять, должно ли быть достаточно одного, а затем щупы будут спаяны вместе, в паре с резистором определенного номинала, а затем припаяны к нужным штыревым отверстиям на модуле Wi-Fi. Или, возможно, мне понадобятся дополнительные модули из-за некоторого возможного максимального количества зондов, которые может обрабатывать один модуль?

@nickrout Вы правы, дымовые газы становятся чертовски горячими… Однако они немного остывают на пути вверх по дымоходу, и это вверху, я хотел бы измерить температуру. Одна из причин заключается в том, что я хочу избежать образования конденсата в дымоходе, так как он со временем повредит его (происходит, когда дымовые газы слишком холодные), а еще одна причина заключается в том, чтобы следить за тем, чтобы дымоход не перегревался. В идеале сигнализация должна срабатывать, если температура превышает, скажем, 300ºC, так как это указывает на возгорание дымохода. Вероятно, для этого потребуется другой тип зонда.

Если кто-то захочет просмотреть этот список покупок и сказать мне, достаточно ли этого, я был бы очень признателен! https://www.amazon.se/hz/wishlist/ls/12NF1VT4MAJLZ?ref_=wl_share

Еще раз всем спасибо за ответы! Мне очень нравится дружелюбие в этом сообществе!

1 Нравится

Махко_Махко (Махко Махко)

#11

Так как вы можете подключить несколько DS18B20 к одному контакту, теоретически вам потребуется только 1 esp, если это работает с проводкой, а также с прокладкой длинных проводов.

Возможно, вы захотите исследовать или протестировать любые проблемы с длинными проводами (возможно, у других есть опыт в этом). Я не уверен, что они станут проблемой на каком-то этапе как для питания, так и между esp и DS18B20.

Я бы посоветовал приобрести ESP32, а не D1 Mini, если вы используете много датчиков на одном устройстве. Он имеет больше дополнительных контактов, которые можно использовать при необходимости, и имеет больше вычислительных ресурсов. Проверьте эту другую тему для вариантов.

1 Нравится

(Брайан Джонстон)

#12

Я использую 6 * DS18B20 с одного контакта на узле MCU ESP8266 с ESPHome для мониторинга моего бойлера с горячей водой. Уже больше года это надежно, как скала

3 лайков

Праздник (а.ноним)

№13

Большое спасибо всем вам, милые люди, которые написали в этой теме! Я запустил его вчера, всего 9 зондов ds18b20, подключенных к одному контакту (D7) на NodeMCU ESP8266 Lolin V3. 3V для питания и заземления. Резистор 4,7 Ом между кабелем данных и питанием.

При попытке добавить 10-й зонд все они выходят из строя. 10-й зонд находится в дымоходе, поэтому кабель очень длинный (вероятность +20 м). Я использовал телефонный кабель и скрутил медные концы на нескольких проводах (4-5), пытаясь уменьшить импеданс/сопротивление в кабеле, но это могло принести больше вреда, чем пользы, так как я увеличил массу/вес. Я попробую подключить его один к другой ESP-плате, чтобы посмотреть, работает ли он там.

Еще одна вещь, которая может кому-то показаться полезной, в разочаровывающем (для меня) процессе прошивки и загрузки кода на ESP-плату, при указании типа платы мне пришлось ввести «nodemcuv2», несмотря на то, что это плата V3. Сначала отказался работать, и мне потребовалось некоторое время, чтобы понять.

Осталось привести в порядок кабели в котельной и поставить плату в какой-нибудь корпус. И, конечно же, создание красивых и информативных открыток для Лавлейс (которым мне еще предстоит научиться…).

@tom_l Не могли бы вы поделиться кодом для ваших действительно потрясающих и красивых карт со схемами и температурами, которые вы разместили ранее? Обязательно поможет мне начать.

Вот как это выглядит в пользовательском интерфейсе, только что протестированном:

11344×756 172 КБ

[EDIT] Том, я только что увидел, что ты ДЕЙСТВИТЕЛЬНО поделился своим кодом для своей графики. Чего я пока не понимаю, так это того, куда вы поместили этот код для рендеринга графики? Я буду исследовать!

1 Нравится

Праздник (а. ноним)

№14

Мне удалось создать наполовину приличную карточку элемента изображения! Хотя можно улучшить!

Я хочу добавить счетчик «Время после последнего пожара» и счетчик «Количество пожаров в этом году». А также я хочу, чтобы значок огня менялся на значок огня, когда от умной розетки, к которой подключен котел, не подается питание.

Если кто-то захочет мне помочь, я создал тему здесь: Можно ли добавить «Время с…» на карточку элемента изображения?

Еще раз всем спасибо за неоценимую помощь! Я обязательно помогу другим, кто может столкнуться с этой темой, или если я найду другого человека с такими же вопросами, как и у меня

1 Нравится

Защищенный цифровой датчик температуры Z-Wave

от Secure

Артикул SES002

Сэкономьте 0% Сохранять %

Первоначальная цена €22,30 — Изначальная цена 22,30 €

Первоначальная цена

22,30 €

22,30 € — €22,30

Текущая цена €22,30

| /

1 2 3 4 5 6 7 8 910+ Количество

Количество

В наличии

Цифровой датчик температуры Z-Wave Secure Pipe Tank — провод 1 м

  • Измерение температуры поверхности труб подачи горячей воды и баков горячей воды
  • Термопрокладка для превосходной проводимости
  • Цифровая интегральная схема измерения температуры для повышения точности
  • Может использоваться только с Датчики температуры и влажности SES 302 или SES 303
  • Простое каскадирование с помощью каскадного кабеля RJ10-RJ10 (применимо для SES002)
  • Поддержка до четырех внешних цифровых датчиков температуры при каскадном подключении
  • Поставляется с коммуникационным кабелем длиной 1 метр и каскадным кабелем длиной 1 метр
Описание



Z-Wave Secure Pipe Tank Цифровой датчик температуры – провод 1 м водные аппликации.

Его можно использовать только с настенным датчиком температуры SES 302 или датчиком температуры и влажности SES 303 в сети Z-Wave. то есть SES 002 нельзя использовать отдельно.

Входящий в комплект поставки корпус датчика бака надевается на корпус датчика трубы для установки на баках-накопителях горячей воды, позволяя измерять температуру бака. SES 002 поставляется с кабелем связи длиной 1 метр, а также с каскадным кабелем длиной 1 метр. Каскадный кабель длиной 1 метр можно использовать для подключения другого SES 002 в той же сети.

Кабель связи имеет штыревой разъем RJ10 на одном конце и зачищенные провода на другом конце, в то время как каскадные кабели имеют разъемы RJ10 на обоих концах. До четырех датчиков для труб или резервуаров SES 002 можно подключить каскадно с SES 302 или SES 303.

Технические характеристики

Технические характеристики

  • Назначение управления: Проводной цифровой датчик температуры
  • Частота радиочастоты: 868,42 МГц (технология Z-Wave)
  • Погрешность измерения температуры: ±0,5°C для диапазона от 0°C до 65°C, ±1°C для диапазона от 66°C до 85°C
  • Испытание давлением шара Температура: 75°C
  • Температура хранения: от -20°C до 85°C
  • Рабочая температура: от 0°C до 85°C
  • Диапазон влажности окружающей среды: от 0% RH до 95% относительной влажности
  • Атмосферный диапазон: от 980 до 1035 гПа
  • Материал корпуса: термопласт, огнестойкий
  • Длина провода: 1 метр
    • Соответствие
  • : IEC 61010-1, RoHS
  • Размеры: Датчик трубы — 20 мм (В) x 79 мм (Ш) x 24 мм (Г) / Датчик резервуара — 69 мм (В) x 83 мм (Ш) x 28 мм (Г)
  • Вес: 180 ± 30 г
Руководства

  • Безопасные руководства
Путеводители и блоги

  • Безопасные руководства и блоги
Совместимость

Включено в этот продукт:
    Узнать больше:
    Отзывы

    Вопросы

    Доставка и возврат

    Мы отправляем товары по всему миру.

    No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
