Монтаж водостока с воронкой: крепление воронки водостока

alexxlab

Содержание

установка сливной водосточной системы на мягкой и плоской кровле, водосборная воронка

Содержание:

Что такое водосточная система
Водостоки внутреннего типа для плоских крыш
Строение водосборной воронки
Разновидности кровельных воронок
Принципы установки сливной воронки для кровли
Последовательность монтажа на мягкой, плоской кровле

Одним из наиболее разрушительных факторов, сокращающих срок эксплуатации крыши, является вода. Однако какой бы конструкции ни была крыша – есть достаточно надежные способы, которые способны эффективно противостоять осадкам и талой воде. В данной статье мы расскажем о том, какие бывают сливные воронки для плоской кровли, и как правильно выполнить их монтаж.


Стоит отметить, что скаты крыш позволяют легко справиться с проблемой интенсивных осадков, поскольку с них вода просто стекает. А вот в тех случаях, когда крыша абсолютно плоская, на ней образовываются лужи, поскольку влага не успевает испариться.

В результате гидроизоляция подвергается постепенному разрушению, а на поверхности крыши скапливается слой грязи.

Нередко в этом слое прорастают занесенные ветром семена растений, которые еще больше разрушают кровельный пирог. Именно отвод талой и дождевой воды в систему ливневой канализации и является главным назначением водосточных воронок на плоских крышах.

Что такое водосточная система

Термин «водосточная система» подразумевает комплекс приспособлений, посредством которых происходит сбор, транспортировка и вывод талой и дождевой воды с поверхности плоской крыши.

Различают такие типы водостоков:

  1. Неорганизованный, или, естественный. В данном случае имеется в виду, что осадки скатываются с крутых скатов. Для крыш с большими уклонами такой метод вполне приемлем, однако абсолютно не подходит для плоских кровель.
  2. Внешний. Он включает набор труб и желобов для оттока воды, установленных на стропильных ногах или ветровых досках.
    В такие водостоки осадки попадают самотеком и выводятся наружу в ливневую канализацию. Для плоских кровель такой тип конструкции применим только в постройках небольшой площади.
  3. Внутренний. Такой вид водостока прокладывается в толще кровельного пирога. Он наиболее предпочтителен для плоских крыш.

Водостоки внутреннего типа для плоских крыш

Строение внутренней водосточной системы предлагает размещение ее элементов под утеплителем и гидроизоляционным слоем.

Такая система содержит следующие компоненты:

  • кровельная воронка – в них происходит сбор и фильтрация воды;
  • горизонтальные трубы – прокладываются под утеплителем и гидроизоляцией с уклоном – для самотечного водостока, и без уклона – для вакуумного;
  • вертикальные сточные трубы – по ним осуществляется транспортировка осадков из горизонтальных труб в ливневку.


В зависимости от принципа движения жидкости, различают вакуумные и самотечные водосточные системы. При вакуумном типе водостока жидкость быстро заполняет трубу по всей ее толщине, образуя сплошной водяной столб. По мере его продвижения вниз, воздушная масса стремится подняться вверх, создавая вакуум. Образовавшееся пространство как бы засасывает воду из сливной воронки, обеспечивает быстрый ее отвод с поверхности кровли и препятствует накапливанию мусора за счет быстрого движения жидкости.

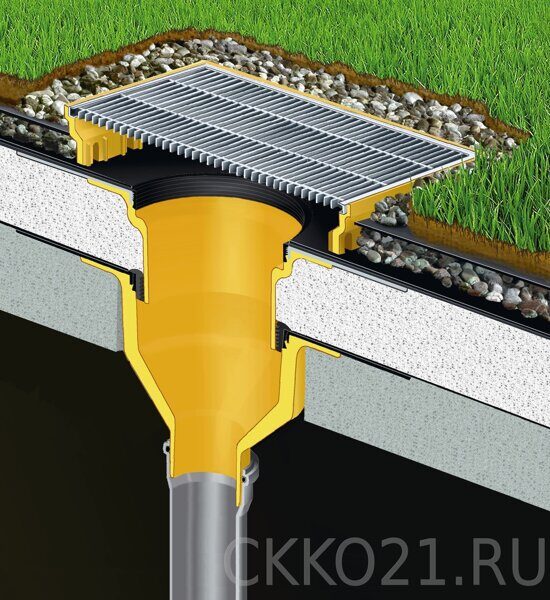

Строение водосборной воронки

По конструкции водосборная воронка для плоской кровли состоит из таких элементов:

  • нижний участок, который укладывают в основу кровельного пирога;
  • уплотнительная прокладка, герметизирующая стык между верхним и нижним отрезками воронки;
  • верхний участок, который проходит сквозь слой гидроизоляции и утепления;
  • решетка – служит для предотвращения попадания крупного мусора внутрь водосточной трубы.


Обратите внимание, что надежная герметизация стыка между верхним и нижним участком воронки водосточной системы является обязательной для эффективной эксплуатации кровли. Как правило, именно попадание воды в швы воронки становится причиной протечек.

Разновидности кровельных воронок

В продаже можно встретить воронки для плоских кровель, изготовленные из поливинилхлорида, меди или оцинкованной стали. Последние применяются наиболее часто, поскольку отличаются доступной ценой. Изделия из меди обходятся покупателям слишком дорого, поэтому не пользуются высоким спросом. К тому же, их можно сочетать далеко не с любым кровельным покрытием. Поливинилхлоридные кровельные воронки используются на крышах из ондулина, шингласа и мягкой черепицы.


По строению различают такие виды изделий:

  1. Плоские. Такие изделия монтируются на одном уровне с поверхностью кровли, перекрытой асфальтом или плиткой.
  2. Колпаковая. Данная воронка обязательно оснащается защитной решеткой, предотвращающей попадание в трубу мусора и грязи. Изделие возвышается над поверхностью, напоминая стакан или колпак.
  3. С горизонтальным или вертикальным типом выпуска.
  4. С элементами подогрева. Внутри такой воронки вмонтирован нагревательный кабель, который растапливает снег и не дает воде замерзнуть и забить водосток.

Принципы установки сливной воронки для кровли

Профессиональными мастерами были разработаны некоторые нормы для правильной установки воронок на мягкой кровле:

  • Монтаж приспособления должен выполняться в таких местах, уровень которых ниже основной поверхности кровли. Минимальный уклон между воронкой и основной крышей может составлять 2º, а на отрезке в 50 см он должен возрастать до 5º. Необходимый наклон создается плитами утепляющего материала, бетонной стяжкой или керамзитовой засыпкой.
  • Количество воронок на поверхности плоской кровли определяется, исходя из одной единицы на каждые 25 м длины.
  • Какой бы площади ни была кровля, на ней должно быть, как минимум, две водосточные воронки. Они позволят быстрее вывести большое количество воды с крыши, если один из желобов выйдет из строя.
  • Минимальный отступ между устройствами составляет 50 см, а до козырька должно быть не менее 1 метра.

Последовательность монтажа на мягкой, плоской кровле

Монтаж воронок для отвода осадков с плоской крыши осуществляется так:

  • Сначала кровлю размечают, поделив на одинаковые геометрические фигуры. В центральной части каждой из них с помощью керамзита, слоя утеплителя и бетонной стяжки, организуют углубление. Нижняя часть воронки стыкуется с водосточной трубой, уложенной горизонтально, и монтируется в основании кровельного пирога.
  • По завершении гидроизоляционных и утеплительных работ укладывается уплотнительное кольцо, и соединяются две части воронки.
  • Верхняя деталь приспособления размещается между двумя слоями рубероида, после чего ее фиксируют наплавляемым битумным фартуком.
  • В конце наносят слой битума или мастики, а также монтируют защитную сетку.
  • Чтобы убедиться, что водоприемная воронка установлена правильно и герметично, в двух метрах от нее на крышу выливают ведро воды и проверяют, как быстро вся жидкость переместится в водосток.


Стоит отметить, что водосточная система, в частности кровельные воронки, нуждаются в периодической диагностике и очистке. Это позволит существенно продлить срок службы вашей кровли, а также обеспечит вас дождевой водой для полива садовых растений.



Установка водостоков своими руками: общие правила

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли. В случае если монтаж водостока своими руками будет выполнен некачественно либо система вовсе отсутствует, атмосферные осадки наберутся довольно быстро, что неизбежно приведет к таким необратимым последствиям, как разрушение здания.

Варианты расположения водостоков на крыше.

Достаточно часто обильные осадки способны стать причиной размывания фундамента. Это именно те причины, в связи с которыми понадобится установка водосточной системы своими руками. Следуя четкой инструкции и выполняя все необходимые правила, вы обеспечите выполнение системой ее основных функций.

Общие правила установки водосточной системы

Перед тем как приступить к монтажу своими руками, понадобится произвести некоторые расчеты пропускной способности системы водоотвода, которые имеют некоторые правила. Понадобится обязательно рассчитать пропускную способность, помимо того, определить количество элементов водосточной системы, которое будет необходимо. Для этого нужно будет измерить линейные размеры кровли, глубину карнизного выноса, расстояние от свеса карниза до земли, а также угол наклона кровли.

Данные, которые будут получены, могут позволить вычислить площадь водосбора, которая определяется производителями как площадь проекции ската на горизонтальную поверхность либо площадь ската крыши.

От площади будут зависеть размеры желобов, диаметр труб и количество воронок.

Список элементов, которые понадобятся для того, чтобы была выполнена установка водосточной системы на даче своими руками:

Инструменты для монтажа водосточной системы.

  • дрель;
  • саморезы;
  • кронштейны;
  • воронки водоприема;
  • ножовка по металлу;
  • клей;
  • специальные фиксаторы для закрепления металлической воронки;
  • защитная сетка;
  • специальные фиксаторы;
  • заглушки с резиновым уплотнителем;
  • соединители с уплотнителями;
  • колена стока;
  • хомуты;
  • слив;
  • рулетка;
  • строительный уровень.

Вернуться к оглавлению

Установка крепежных элементов для желобов водосточной системы

Сегодня существует несколько типов крепежа. В зависимости от выбора хозяина дома, их необходимо монтировать либо на стене, либо на стропильной системе кровли. Во время установки своими руками очень важно задать небольшой наклон. Может быть достаточно 5 сантиметров на каждые 10 метров желоба в сторону расположения трубы водостока. Это позволит осадкам максимально быстро и беспрепятственно уходить в трубу, не допуская при этом возможности перелива воды через край желоба.

Виды крепления водостоков.

Если длина имеющегося дома составляет более 20 м, рекомендуется сделать 2 уклона для водного отвода. В подобном случае отсчет нужно будет вести от середины здания к краям.

Металлические кронштейны равномерно распределяются по всей длине стены на расстоянии половины метра друг от друга. Используя дрель, необходимо заранее подготовленными саморезами закрепить кронштейны на стропильной системе к каждой кобылке. В случае если шаг стропил приблизительно 1 м, рекомендуется позаботиться об установке дополнительных кронштейнов к обрешетке, соблюдая при этом необходимое расстояние.

Вернуться к оглавлению

Монтаж водоприемных воронок, водосточного желоба и заглушек

Водоприемные воронки устанавливаются в местах, в которых расположены водосточные трубы. В случае если предполагается, что водоприемные воронки будут выполнять функции соединителей желоба, необходимо начинать с их установки. Прежде чем монтировать желоб своими руками, понадобится при помощи ножовки вырезать в месте его подсоединения к водоприемной воронке отверстие, после чего зачистить края. Для того чтобы закрепить пластиковую воронку, следует использовать клей, а металлическую – специальные фиксаторы.

Монтаж водоприемных воронок.

Далее понадобится установить защитную сетку, которая не даст возможности забиваться листве.

Внешним пазом желоба следует надевать на конец кронштейна. Они укладываются и закрепляются с помощью специальных фиксаторов. Подобные строительные работы достаточно легко выполнить, так как процесс является схожим со сборкой конструктора.

Далее крепятся заглушки. Рекомендуется покупать заглушки с резиновым уплотнителем на нижней дуге, однако, в случае если таковых найти не получится, заглушка укладывается ребристой стороной уплотнителя вверх. Только после этого она стыкуется с желобом. Понадобится позаботиться о том, чтобы желоб полностью вошел в паз заглушки.

Чтобы обеспечить соединение желобов, используются специальные соединители с уплотнителями. Соединитель следует располагать по центру между двух желобов, после чего закреплять замком. Стоит обратить внимание, что желоба обязательно должны находиться на незначительном расстоянии друг от друга.

Вернуться к оглавлению

Монтаж колена, водосточной трубы, хомутов и слива

Колена стока следует одевать непосредственно снизу на воронку. Это необходимо для того, чтобы обеспечить расположение водостока максимально близко к стене, помимо того, для возможности закрепления его хомутами. Для того чтобы присоединить трубу водостока своими руками, понадобится к колену воронки присоединить дополнительное колено, которое направлено вниз.

Схема сборки водостока.

Далее происходит установка водосточной трубы. Трубу необходимо поместить в колено и закрепить хомутами. В случае если длины одной трубы будет недостаточно, понадобится просто вдеть дополнительную трубу в первую.

После этого идет монтаж хомутов своими руками. Для деревянных и кирпичных несущих конструкций следует использовать разные хомуты. Чаще всего хомуты состоят из двух дуг, которые надеваются с двух сторон на трубу и фиксируются с помощью использования закручивающихся болтов.

Последним этапом будет монтаж слива. Слив будет представлять собой поворот трубы, который схож с коленом. С его помощью вода отводится от фундамента и стенок строения. Оптимальным расстоянием от отмостки до края слива является 30-40 см.

Основным требованием, которое предъявляется к водосточной системе на даче, является ее прочность. Осадки могут быть разными и в различных количествах. Система, которая была неверно смонтирована, может попросту не справиться с достаточно большим потоком воды. Монтаж всех элементов требует максимально точного соблюдения всех правил установки водостоков своими руками и обеспечения качества всех соединений.

После того как все строительные работы будут завершены, понадобится промыть систему. Связано это с тем, что оставшаяся стружка способна негативно влиять на пластиковые элементы.

Вернуться к оглавлению

Что сделать для того, чтобы водосток служил долго

Есть смысл знать некоторые советы по поводу эксплуатации водостока и ухода за ним.

Чтобы избежать загрязнения водостока используют сетку.

Засорение или заиление некоторых отдельных участков желобов водостока и труб вполне может стать причиной снижения пропускной способности системы водостока. Водосток обязательно необходимо чистить от мусора и промывать с помощью использования поливочного шланга. Выполнять подобные действия необходимо 2 раза в год, весной и осенью.

Чтобы защитить водосток от возможного снега, который может сползать, необходимо установить на крыше снегозадержатели, которые будут соответствовать типу кровли. Защитить от льда может система антиобледенения, которая может быть монтирована на пластиковые или металлические водостоки.

Если дом расположен под деревьями, трубы и желоба водостока могут забиваться хвоей и листьями.

Для того чтобы избежать подобного засорения, понадобится защитить желоба по всей длине с помощью использования специальной сетки или установки сетчатой корзинки в воронке водоприемника.

В случае, если дождевая вода будет отводиться непосредственно в канализацию, в нижней части трубы понадобится установить обрешетку, которая будет задерживать крупные предметы загрязнения.

Вернуться к оглавлению

Наиболее распространенные ошибки при монтаже водосточных систем

  1. Монтаж труб раструбом книзу может вызвать протекание места стыка.
  2. Превышение рекомендованного расстояния между кронштейнами (более 60 см) может привести к тому, что желоб будет провисать в жаркие погодные условия.
  3. В случае если хомуты труб будут сильно зафиксированы, это препятствует вертикальному температурному расширению пластика.
  4. Монтаж водосточной трубы во внутреннем углу здания может затруднить уход за ней. Лучшим местом для установки могут быть наружные углы.

Какой бы водосток ни был выбран, следует помнить о том, что он способен защищать исключительно кровлю и фасад дома. Всю воду, которая была собрана с крыши, понадобится отвести от участка с помощью установки и использования ливневой канализации.

Создание эффективной системы отведения воды является одной из основных задач, которые могут стоять перед каждым хозяином собственного участка. Для успешного монтажа необходимо знать правила.

Монтаж водосточной системы — Статьи о строительстве компании Ваша Кровля

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу — отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.

Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.

Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.

Основные преимущества:

  • легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
  • пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
  • бесшумность,
  • широкая цветовая гамма, нестандартные формы и дизайнерские решения,
  • срок службы до 30 лет,
  • невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.

Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.

Преимущества:

  • прочность,
  • пожаробезопасность,
  • эффективны на многоэтажных и промышленных зданиях,
  • увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
  • наличие герметичных замков упрощает установку,
  • удобные размеры: желоб длинной до 9 м., в то время как длина пластиковой трубы не превышает 3-х м.,
  • длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла —высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.

Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

  1. Выяснить значение самого высокого уровня осадков в районе проживания.
  2. Посчитать площадь наибольшего ската крыши по формуле:

S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=»AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

  1. Водосточный желоб.

Функция — собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений — система надежнее и проще монтаж.

  1. Угловые элементы желоба.

Функция — изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

  1. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. — достаточно одного водостока, и соответственно одной воронки, более 10м. — два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки — 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

  1. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см. Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

  1. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб —4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник. В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.

Пошаговая инструкция по монтажу водосточной системы из ПВХ

  1. Установить воронки желоба.
  2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

    Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

    Крепление элементов водостока без лобовойдоски: кронштейн желоба, воронка, соединитель желоба

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

  • Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
  • Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.
  1. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
  2. Отрезать желоб ножовкой.
  3. Присоединить воронку к желобу —уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
  4. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
  5. Закрепить хомуты, просверлив под крепеж отверстия.
  6. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
  7. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
  8. Поставить защитные сетки листоуловители.

Монтаж металлической водосточной системы — пошаговое руководство

  1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
  2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
  3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
  4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
  5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.

Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.

Основные ошибки монтажа водосточной системы

  • Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
  • Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
  • Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
  • Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
  • Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
  • Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.

Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.

В компании Ваша кровлявы можете получить бесплатную консультацию, получить профессиональный расчет водосточной системы с учетом конструкции вашего дома и всех климатических особенностей, предложим экономически выгодный вариант.

Нашим клиентам мы предлагаем пластиковые и металлические водосточные системы от известных производителей, которые проверены временем и имеют сертификаты качества.

Вы всегда можете заказать монтаж водосточной системы в Ваша Кровля — на все работы мы предоставим письменные гарантии.

Особенности монтажа водосточных систем МеталлПрофиль

Главная » Продукция » Водосточные системы » Особенности монтажа Водосточных систем

Данные инструкции описывают монтаж водочных систем от производителя Металл Профиль.
Далее описана поэтапная установка и монтаж отдельных частей для каждой системы:

  • МП ПРЕСТИЖ
  • МП МОДЕРН
  • МП ПРОЕКТ

Инструкция по монтажу водосточной системы МП Престиж

Комплектация водосточной системы МП Престиж:

Сборка водосточной системы МП Престиж проста и доступна даже непрофессионалам. В первую очередь монтируются держатели желобов. Важно знать! Установка держателей производится до укладки кровельного покрытия и установки карнизных планок. Соблюдение ряда обязательных правил, поможет установить держатели желобов правильно и надежно.

Сначала на самой нижней доске обрешетки отмечаются точки, где будут установлены держатели, при этом соблюдается расстояние 40-50 см между отдельными элементами. Держатели должны быть установлены в стропила, при этом желательно попадать через сетку обрешетки и точно по одной линии, что очень важно. Чтобы добиться идеально ровного расположения держателей, сначала устанавливают два крайних, полосогибом их отгибают вниз и натягивают между ними веревку. Остальные устанавливают и сгибают таким образом, чтобы они соприкасались с натянутой веревкой. Желоб устанавливается под уклоном, при этом общий уклон не должен превышать показатель — 0,5 см на один метровый желоб.

Конструкция водостока ограничивает функциональную нагрузку на один стояк. Каждый стояк рассчитан на один желоб не длиннее 10 м.

Установка выпускной воронки. Воронка монтируется в водосточный желоб. Для этого необходимо подготовить специальное отверстие V-образной формы на расстоянии 15 см от края желоба; ширина отверстия — 10 см. Воронка фиксируется следующим образом: под внешний загиб кромки желоба заводится передний край воронки. С помощью резных фланцев, которые загибаются по краю желоба, воронка надежна крепится.

Торцы желоба закрываются заглушками. При установке заглушек потребуется киянка.

Порядок сборки соединителей и углов желоба. Важно!

Желоб фиксируется в держателях только после монтажа карнизных планок. Способ соединения желобов с углами такой же, как и желобов между собой: элементы вставляют друг в друга с нахлестом 2,5-3 см. При этом в местах стыка в обязательном порядке устанавливаются соединители желоба, резиновые прокладки которых делаю соединение очень прочным без каких-либо дополнительных средств фиксации и герметика.
Соединитель устанавливают следующим образом: его задний фланец цепляется за внутренний край желоба; затем передний край подтягивается к желобу и закрывается замок с язычком, который фиксирует крепление.

Паук и его установка. С течением времени пропускная способность водосточной системы может ухудшиться. Как правило, причиной тому становится попадания в водосточные трубы листьев и прочего мусора. Чтобы избежать подобных проблем, комплектация МП Престиж предусматривает специальную конструкцию, которая называется паук. Паук монтируется в водосборную воронку. Паук периодически очищается механическим способом. Очистку рекомендуется производить по необходимости, но не реже одного раза в год.

Для соединения таких элементов водостока, как воронки и водосточные трубы используются трубы соединительные и колена трубы.
Для одного соединения понадобится одна труба и два колена. Монтаж производится следующим образом. Концы трубы обжимаются клещами «гофра». Элементы вставляются друг в друга. Важно! Длина соединительной трубы определяется на месте. Для распила трубы используется специальный инструмент для резки металла.
Соединительные трубы МП Престиж обжаты с обеих сторон, благодаря чему их отрезки можно использовать в других соединениях. Можно сделать дополнительный обжим отрезков соединительной трубы клещами гофра и также найти им применение.

Уникальным элементом системы МП Престиж по сравнению с собратьями является ограничитель перелива воды, который входит в каждый комплект водостока. Ограничитель целесообразно устанавливать в местах, где наблюдается повышенный водосток. Таковыми являются ендовые планки. Элемент фиксируется либо на желобе, либо на угле желоба.

Порядок монтажа держателей трубы, трубы водосточной и сливных колен. Покрытие стен, на которые устанавливаются держатели трубы, не имеет значение. Два варианта держателей в системе МП Престиж позволяют их установку любые поверхности. В первую очередь устанавливаются держатели трубы. Они фиксируются на стене здания. Количество держателей определяется из соотношения: 1 держатель на 1 м трубы. При необходимости труба отпиливается до нужного размера. Важно! В каждом месте стыка двух труб должно быть установлено по одному держателю. Водосточная труба укладывается в держатели, которые имеют специальные замки; с их помощью фиксируется труба. В нижней части водосточной трубы устанавливается сливное колено. Рекомендуется устанавливать сливное колено на высоте 30 см от отмостка.

Фальцевые, а также шатровые и вальмовые кровли предусматривают устройство системы водостока без использования желобов. Вместо них устанавливают водосборные воронки; именно они отвечают за водосбор с крыши. Воронка для сбора воды монтируется с водосточной трубой посредством двух колен и соединительной трубы. Элементы вставляются друг в друга и фиксируются заклепками. Входящая труба обрезается по месту. Перед соединением с другим элементом ее углы обжимаются клещами «гофра».

Еще одним уникальным элементом МП Престиж является тройник трубы. Иногда конструктивное устройство крыши требует подведение труб с двух водосточных воронок к одному стояку. В таком случае можно использовать тройник, который устанавливается на водосточную трубу. Его нижний край имеет обжим. Раструб отличается большим диаметром, благодаря чему угол подвода трубы может быть практически любым.

Инструкция по монтажу водосточной системы МП Модерн

Комплектация водосточной системы МП МОДЕРН:

Еще одним уникальным элементом МП Престиж является тройник трубы. Иногда конструктивное устройство крыши требует подведение труб с двух водосточных воронок к одному стояку. В таком случае можно использовать тройник, который устанавливается на водосточную трубу. Его нижний край имеет обжим. Раструб отличается большим диаметром, благодаря чему угол подвода трубы может быть практически любым.

Сначала на самой нижней доске обрешетки отмечаются точки, где будут установлены держатели, при этом соблюдается расстояние 40-50 см между отдельными элементами. Держатели должны быть установлены в стропила, при этом желательно попадать через сетку обрешетки и точно по одной линии, что очень важно. Чтобы добиться идеально ровного расположения держателей, сначала устанавливают два крайних, с помощью полосогиба отгибают вниз и натягивают между ними веревку. Остальные устанавливают и сгибают таким образом, чтобы они соприкасались с натянутой веревкой. Желоб устанавливается под уклоном, при этом общий уклон не должен превышать показатель — 0,5 см на один метр желоба.

Установка выпускной воронки в водосточный желоб. В желоб устанавливается выпускная воронка. Для этого на расстоянии 20 см от края желоба прорезается отверстие X-образной формы или круглое с диаметром 4,5-5 см. При Х-образном отверстии для выпускной воронки его края загибаются наружу. С помощью заклепок фиксируют воронку на желобе. Обязательно использование герметика на месте стыка. Отличительной чертой выпускной воронки МП Модерн является ее универсальность: с ее помощью к желобу с прямоугольным сечением можно присоединить трубу, как с круглым сечением, так и с прямоугольным.

Торцы желоба закрываются заглушками, которые фиксируются тремя заклепками и обрабатываются герметиком.

Важно! Желоб фиксируется в держателях только после монтажа карнизных планок. Если желоб слишком длинный, его можно распилить.

Желоба и углы желобов: порядок монтажа. Соединение двух желобов и желоба с углами осуществляется аналогичным образом. Край нижнего желоба с крючкообразным загибом срезается на 5 см. Производят соединение элементов, вставляя их друг в друга внахлест, величина которого должна составлять 5 см. Обязательна обработка герметиком всех соприкасающихся поверхностей. Место соединения дополнительно фиксируется с помощью заклепки, что придает ему большую жесткость.

Держатели трубы, труба водосточная, сливные колена. Комплектация МП Модерн включает держатели трубы двух видов. Это позволяет устанавливать водостоки МП Модерн на любые поверхности, независимо от их покрытия. В первую очередь устанавливаются держатели трубы. Они фиксируются на стене здания. Количество держателей определяется из соотношения: 1 держатель на 1 м трубы. При необходимости труба отпиливается до нужного размера. Важно! В каждом месте стыка двух труб должно быть установлено по одному держателю. Водосточная труба укладывается в держатели, которые имеют специальными замками; с их помощью фиксируется труба. В нижней части водосточной трубы устанавливается сливное колено. Рекомендуется устанавливать колено на высоте 30 см от отмостка.

Фальцевые, а также шатровые и вальмовые кровли предусматривают устройство системы водостока без использования желобов. Вместо них устанавливают водосборные воронки; именно они отвечают за водосбор с крыши. Воронка для сбора воды соединяется с водосточной трубой посредством двух колен и соединительной трубы. Элементы вставляются друг в друга и фиксируются заклепками. Входящая труба обрезается по месту. Перед соединением с другим элементом ее углы обжимаются клещами «гофра».

Инструкция по установке водостоков системы МП Проект

Комплектация водосточной системы МП МОДЕРН:

Сборка водосточной системы МП Проект проста и доступна даже непрофессионалам. В первую очередь монтируются держатели желобов. Важно знать! Установка держателей производится до укладки кровельного покрытия и установки карнизных планок. Соблюдение ряда обязательных правил, поможет установить держатели желобов правильно и надежно.

Сначала на самой нижней доске обрешетки отмечаются точки, где будут установлены держатели, при этом соблюдается расстояние 40-50 см между отдельными элементами. Держатели должны быть установлены в стропила, при этом желательно попадать через сетку обрешетки и точно по одной линии, что очень важно. Чтобы добиться идеально ровного расположения держателей, сначала устанавливают два крайних, с помощью полосогиба отгибают вниз и натягивают между ними веревку. Остальные устанавливают и сгибают таким образом, чтобы они соприкасались с натянутой веревкой. Желоб устанавливается под уклоном, при этом общий уклон не должен превышать показатель — 0,5 см на один метр желоба.

Конструкция водосточной системы МП Проект ограничивает функциональную нагрузку на один стояк. На каждый из стояков должно приходиться не более одного желоба длиной до 10 м. На некоторых видах кровельных систем (к примеру, фальцевых) водосток монтируется без желобов. В таких случаях количество стояков рассчитывается исходя из соотношения 120 кв.м кровли на один стояк.

Установка выпускной воронки в водосточный желоб. В желоб устанавливается выпускная воронка. Для этого на расстоянии 20 см от края желоба прорезается отверстие V-образной формы и шириной 16 см. Для фиксации на желобе воронка снабжена резными фланцами, которые загибаются по краю желоба.

Важно! Желоб фиксируется в держателях только после монтажа карнизных планок. Если желоб слишком длинный, его можно распилить.

Торцы желоба закрываются заглушками, которые фиксируются тремя заклепками и обрабатываются герметиком.

Желоба и углы желобов: порядок монтажа. Соединение двух желобов и желоба с углами осуществляется аналогичным образом. Край нижнего желоба отгибается. Производят соединение элементов, вставляя их друг в друга внахлест. Нахлест должен составлять 6-9 см. Обязательна обработка герметиком всех соприкасающихся поверхностей. После соединения край нижнего желоба прижимают в исходное положение. Место соединения дополнительно фиксируется с помощью заклепки, что придает ему большую жесткость.

Трубы и колена трубы служат для соединения таких элементов водостока, как воронки и водосточные трубы. Для одного соединения понадобится одна труба и два колена. Монтаж производится следующим образом. Концы трубы обжимаются клещами «гофра». Элементы вставляются друг в друга.

Держатели трубы, труба водосточная, сливные колена. В первую очередь устанавливаются держатели трубы. Они фиксируются на стене здания. Количество держателей определяется из соотношения: 1 держатель на 1 м трубы. При необходимости труба отпиливается до нужного размера. Важно! В каждом месте стыка двух труб должно быть установлено по одному держателю. Водосточная труба укладывается в держатели, которые имеют специальные клиновидные замки; с их помощью фиксируется труба. Рекомендуется дополнительная фиксация. Для этого в замках держателя имеется технологического отверстие для самореза. В нижней части водосточной трубы устанавливается сливное колено. Рекомендуется устанавливать колено на высоте 30 см от отмостка.

Воронка для сбора воды. Фальцевые, а также шатровые и вальмовые кровли предусматривают устройство системы водостока без использования желобов. Вместо них устанавливают водосборные воронки; именно они отвечают за водосбор с крыши. Есть два варианта монтажа воронки: либо она устанавливается в колено трубы, либо непосредственно в трубу. Желательно усилить соединение дополнительным креплением к верхней части карнизной планки. Это может быть саморез или хомут, выполненный из металла.

Инструкция по монтажу водостоков Grand Line

Для установки водосточной системы потребуются следующие инструменты: деревянная или резиновая киянка, пассатижи, ножовка или ножницы по металлу, отвертка, рулетка (линейка), маркировочный шнур.

Внимание! Не допускается использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению полимерного покрытия и коррозии металла.



1. Установка крюков желоба

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.

Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой.
Количество крюков рассчитывается следующим образом: n = L ÷ b, где L – расстояние между первым и последним крюком, b – расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке.

Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм.

2. Установка воронок желоба

При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба.
В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 100 м2.

Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм.

Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис. 2б).

3. Установка заглушек желоба

Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3).
Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой. Одно ушко заглушки прикрывает завиток желоба, другое – вплотную загибается на заднюю часть желоба. Для дополнительной фиксации ушко можно закрепить с помощью самореза.


4. Установка желобов

Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4).
При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце.

После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб.

5. Установка соединителей желобов и углов

Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба.
Соединитель желоба снабжен специальной резиновой прокладкой, которая обеспечивает герметичное соединение желобов, а также компенсирует температурное расширение. При соединении желобов между собой и с углами желоба необходимо оставить расстояние между желобами в 3-4 мм. Для установки соединителя необходимо отогнуть замок на 60-90°, затем надеть соединитель завальцованной стороной на заднюю часть желоба, выровнять соединитель и защелкнуть замок на внешней части желобов (рис. 5). Зафиксируйте замок, вернув фиксатор в изначальное положение.

 6. Установка водосточных труб и окончательный монтаж водосточной системы

Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу.

При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой.

Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6 б).
7. Очистка и послемонтажный уход
Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы.

Монтаж водосточной системы Grand Line

Монтаж водосточной системы Grand Line

Порядок монтажа водосточной системы Grand Line. При монтаже систем водостока GrandLine используются следующие инструменты: резиновая или деревянная киянка, пассатижи, ножницы или ножовка по металлу, линейка или рулетка, отвертка, маркировочный шнур. На что еще обратить внимание?

Водосточные системы

При монтаже систем водостока Grand Line используются следующие инструменты: резиновая или деревянная киянка, пассатижи, ножницы или ножовка по металлу, линейка или рулетка, отвертка, маркировочный шнур.

Внимание!

Резка материала не допускается с использованием абразивного круга («болгарка»), так как это приводит к повреждению полимерного покрытия и быстрой коррозии металла.

  1. Установка крюков желоба

    2. Крюки для желобов необходимо устанавливать еще до укладки кровли кровельным материалом.
    Они монтируются в стропила или на карнизную доску (рис. 1а, 1б).
    Если же кровля уже полностью устроена, то в этом случае необходимо использовать короткие (компактные) крюки, и крепятся они на лобовую доску.

    В сравнении с короткими крюками обычные (длинные) крюки обеспечивают большую надежность крепления водосточной системы и его прочность.
    В любом случае (при использовании и коротких, и длинных крюков) эти крюки монтируются с шагом b = 600-900 мм.
    Если шаг делать больше, то крепления и вся система могут не выдержать снеговую нагрузку зимой.
    Количество необходимых крюков можно рассчитать по формуле: n = L / b + 1, где L – расстояние между крайними крюками, b – расстояние между крюками.
    При подсчете необходимого количества крюков нужно учитывать и дополнительные крюки, которые в обязательном порядке ставятся с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

    Для оптимального стока воды в воронку необходимо монтировать желоба с некоторым уклоном. Рекомендуется делать уклон не менее 5 мм на один погонный метр. Т.е. крюки надо крепить не на одном уровне, а с некоторым горизонтальным смещением.
    При длине желоба 10 м разница между крайними крюками по высоте будет составлять 5 см. Обычно сперва устанавливаются крайние крюки с необходимым вертикальным смещением (рис. 1в). При этом необходимо учитывать горизонтальность крыши, если она сделана под некоторым углом, то нужно будет учитывать этот угол. Т.е. смещение делается не относительно кровли, а относительно уровня горизонта.
    После установки крайних крюков между ними натягивается маркировочный шнур, по уровню которого устанавливаются и остальные крюки.

    Крюки под желоб необходимо крепить таким образом, чтобы верхний наружный край желоба был несколько ниже (не менее 2,5 см) от продления линии уклона крыши.

  2. Установка воронок желоба

    3. Количество воронок следует рассчитывать из площади кровли.
    Для обеспечения оптимальной работы водосточной системы одна воронка (и одна труба соответственно) способна пропускать воду не более чем со 120 м2 площади проекции ската крыши на горизонт. Также на одну воронку должно приходиться не более 10 погонных метров желоба.
    В случае когда общий путь потока воды по скатам кровли более 7 м, то расчет воронок ведется из расчета 1 шт. на 100 м2.

    В предполагаемых местах установки воронок необходимо с помощью ножовки либо ножниц по металлу вырезать в желобе V-образное отверстие шириной около 100-110 мм.

    Отверстие нужно сделать максимально возможным по величине для большей эффективности работы системы.
    При этом расстояние от верхнего края желоба до выреза не должно быть менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм.
    Закрепляя завальцованной стороной в замке на внешней стороне желоба, наденьте на него воронку. Затем нужно отогнуть фиксаторы воронки внутрь желоба (рис. 2б).

  3. Установка заглушек желоба

    4. На края желобов (торцы), которые не стыкуются с другими желобами или элементами водосточной системы необходимо установить заглушки (рис. 3).

    При установке заглушки на желоб можно использовать деревянную или резиновую киянку, после этого стык замазывается силиконовым герметиком, а при необходимости можно применить заклепки. Одно ушко заглушки прикрывает завиток желоба, а другое вплотную загибается на заднюю часть желоба.
    Для более надежной фиксации ушко заглушки можно закрепить саморезом.

  4. Установка желобов

    5. Вставьте желоб в крюк таким образом, чтобы носик крюка оказался внутри завитка желоба. После этого нужно зафиксировать при помощи накидного пластинчатого фиксатора другой край желоба (рис. 4). При этом внешний край желоба должен оказаться ниже внутреннего на 6 мм. Это необходимо для предотвращения попадания воды на фасад во время сильных дождей.

    Продолжение края металлочерепицы или другого кровельного материала должно свисать над желобом на расстоянии 50 мм.
    Продолжение линии ската от края желоба должно находиться примерно на расстоянии 40 мм, но поскольку желоб имеет небольшой уклон, то на практике это расстояние может быть различным (от 20 мм в самом начале уклона и до 70 мм в его конце).

    Установив желоба, можно монтировать и карнизную планку, которая своей нижней кромкой заходит в желоб.
    Это обеспечивает защиту лобовой доски от намокания.
    Гидроизоляция выводится под планкой и обеспечивает сток воды в желоб.

  5. Установка соединителей желобов и углов

    6. Для соединения желоба с другим желобом или с углом желоба применяются специальные соединители желобов, имеющих резиновую прокладку, тем самым обеспечивая герметичное соединение желобов. Также этот компенсирует температурное расширение.
    При соединении желобов необходимо оставлять между ними расстояние в 3-4 мм.

    Чтобы установить соединитель нужно отогнуть его замок на 60-90°, надеть его завальцованной стороной на заднюю часть желоба, выровнять его и защелкнуть замок на внешней части желобов (рис. 5). Возвращая фиксатор в изначальное положение, замок фиксируется.

  6. Установка водосточных труб и окончательный монтаж водосточной системы

    7. Выбираем длину промежуточной части водосточной трубы на основе приведенной таблицы и рисунка (рис. 6а).

    Колено водосточной трубы должно находиться на расстоянии около 200 мм до земли (отмостки).
    При больших расстояниях вода будет разбрызгиваться, попадать на цоколь и фасад. Для лучшей работы водосточной системы желательно оборудовать ливневую канализацию для организованного вывода воды.

    Держатели трубы (кронштейны) крепят на расстоянии не более 2 м друг от друга и не менее 2 шт. на каждую трубу.
    Естественно, что в первую очередь трубы крепятся в местах соединения друг с другом, а также соединении с коленом и воронкой.

    Существуют два типа кронштейнов:

    • под саморезы — для деревянных и прочих мягких стен;
    • под метизы — для каменных (кирпичных, бетонных) стен.

    Завершающий этап проходит в следующей последовательности:

    • Соедините колена трубы с трубами водосточными, при необходимости также соединительную трубу;
    • Прикрепите колено слива;
    • Выровняйте всю конструкцию;
    • Затем присоедините получившуюся водосточную систему к воронке;
    • Отрегулируйте кронштейны и защелкните их замки, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6б).

  7. Очистка и последовательный уход

    8. Раз в год необходимо проводить профилактический осмотр водосточной системы, очищать желоба и воронки от скопившихся листьев, веток и прочего мусора для обеспечения нормального водостока.

Товары

Все14

Grand Line14

0%

Быстрый просмотр

Артикул: 31333

Кронштейн трубы Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31332

Соединитель трубы Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31331

Колено стока Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31330

Колено трубы Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31329

Тройник трубы Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31328

Труба круглая Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31327

Воронка водосборная Grand Line

Цвет RAL

RAL3005

0%

Быстрый просмотр

Артикул: 31326

Воронка желоба Grand Line

Цвет RAL

RAL3005

Sioux Chief Вторичная дренажная воронка Руководство пользователя

Инструкции по установке

1

Снимите заглушку 1½» в верхней части коробки и
вставьте вторичную дренажную линию в дренажную коробку.

2

Закрепите вторичную дренажную линию или
конденсатопровод к постоянному элементу здания
непосредственно над дренажной коробкой

3

Отрежьте лишнюю дренажную трубу внутри коробки,
оставив 1 дюйм выступа трубы через выбивное отверстие
в коробку. Не устанавливайте трубу в воронку
дальше отметки «Pipe Stop» на блоке.

4

Полностью наденьте верхнюю прорезную часть вторичной дренажной воронки
на выступ трубы и
через верхнее выбивное отверстие внутри коробки.

5

Прикрепите нижнюю часть вторичной дренажной воронки
к щелевой части с помощью встроенных стопорных защелок
по бокам секций воронки.

6

Опустите воронку на встроенные выступы.
Установите прилагаемый зажим на верхнюю цилиндрическую секцию воронки.

Установка со сливным шлангом стиральной машины

1 Выполните шаги

1–6

выше.

2

Используйте опору или направляющую изгиба сливного шланга стиральной машины
для сливной линии и установите
в 2-дюймовую сливную трубу через сливную коробку.

Примечание. должны быть скорректированы.

Очистка

1

Снимите зажим и проденьте воронку через
верхнюю часть сливной коробки ½».

4

Выполните шаги 5–6 установки вторичной дренажной воронки
выше

Рис.0007 Верхняя и нижняя воронка
секции соединяются вместе.

Рис. 3
Устанавливается в выходную коробку Ox Box

™

.

ВАЖНО

Сначала прочтите инструкции по установке и обслуживанию
. Сохраняйте при необходимости.

#IS-696-CF • ВТОРИЧНАЯ ДРЕНАЖНАЯ ВОРОНКА ИНСТРУКЦИЯ — 5-09 ©2009 SIOUX CHIEF MFG.

www.siouxchief.com • 1-800-821-3944

Скорость потока = 7 галлонов в минуту или меньше
Примечание. Некоторые устройства сброса давления, например 9Умягчители воды 0007 превышают установленный рейтинг GPM.

Инструкции по установке

1

Удалите заглушку 1½» в верхней части коробки и
вставьте вторичную дренажную линию в дренажную коробку. Элемент
непосредственно над дренажной коробкой

3

Отрежьте лишнюю дренажную трубу внутри коробки,
оставив 1-дюймовый выступ трубы через выбивное отверстие
в коробку. Не устанавливайте трубу в воронку
дальше отметки «Pipe Stop» на блоке.

4

Полностью наденьте верхнюю прорезную часть вторичной дренажной воронки
на выступ трубы и
через верхнее выбивное отверстие внутри коробки.

5

Прикрепите нижнюю часть вторичной дренажной воронки
к щелевой части с помощью встроенных стопорных защелок
по бокам секций воронки.

6

Опустите воронку на встроенные выступы.
Установите прилагаемый зажим на верхнюю цилиндрическую секцию воронки.

Установка со сливным шлангом стиральной машины

1 Выполните шаги

1–6

выше.

2

Используйте опору или направляющую изгиба сливного шланга стиральной машины
для сливной линии и установите
в 2-дюймовую сливную трубу через сливную коробку.

Примечание. должны быть скорректированы.

Очистка

1

Снимите зажим и проденьте воронку через
верхнюю часть сливной коробки ½».

4

Выполните шаги 5–6 установки вторичной дренажной воронки
выше

Рис.0007 Верхняя и нижняя воронка
секции соединяются вместе.

Рис. 3
Устанавливается в выходную коробку Ox Box

™

.

ВАЖНО

Сначала прочтите инструкции по установке и обслуживанию
. Сохраняйте при необходимости.

#IS-696-CF • ВТОРИЧНАЯ ДРЕНАЖНАЯ ВОРОНКА ИНСТРУКЦИЯ — 5-09 ©2009 SIOUX CHIEF MFG.

www.siouxchief.com • 1-800-821-3944

Скорость потока = 7 галлонов в минуту или меньше
Примечание. Некоторые устройства сброса давления, например 9Умягчители воды 0007 превышают установленный рейтинг GPM.

Инструкции по установке

1

Удалите заглушку 1½» в верхней части коробки и
вставьте вторичную дренажную линию в дренажную коробку. Элемент
непосредственно над дренажной коробкой

3

Отрежьте лишнюю дренажную трубу внутри коробки,
оставив 1-дюймовый выступ трубы через выбивное отверстие
в коробку. Не устанавливайте трубу в воронку
дальше отметки «Pipe Stop» на блоке.

4

Полностью наденьте верхнюю прорезную часть вторичной дренажной воронки
на выступ трубы и
через верхнее выбивное отверстие внутри коробки.

5

Прикрепите нижнюю часть вторичной дренажной воронки
к щелевой части с помощью встроенных стопорных защелок
по бокам секций воронки.

6

Опустите воронку на встроенные выступы.
Установите прилагаемый зажим на верхнюю цилиндрическую секцию воронки.

Установка со сливным шлангом стиральной машины

1 Выполните шаги

1–6

выше.

2

Используйте опору или направляющую изгиба сливного шланга стиральной машины
для сливной линии и установите
в 2-дюймовую сливную трубу через сливную коробку.

Примечание. должны быть скорректированы.

Очистка

1

Снимите зажим и проденьте воронку через
верхнюю часть сливной коробки ½».

4

Выполните шаги 5–6 установки вторичной дренажной воронки
выше

Рис.0007 Верхняя и нижняя воронка
секции соединяются вместе.

Рис. 3
Устанавливается в выходную коробку Ox Box

™

.

ВАЖНО

Сначала прочтите инструкции по установке и обслуживанию
. Сохраняйте при необходимости.

#IS-696-CF • ВТОРИЧНАЯ ДРЕНАЖНАЯ ВОРОНКА ИНСТРУКЦИЯ — 5-09 ©2009 SIOUX CHIEF MFG.

www.siouxchief.com • 1-800-821-3944

Скорость потока = 7 галлонов в минуту или меньше
Примечание. Некоторые устройства сброса давления, например 9Умягчители воды 0007 превышают установленный рейтинг GPM.

Инструкции по установке

1

Удалите заглушку 1½» в верхней части коробки и
вставьте вторичную дренажную линию в дренажную коробку. Элемент
непосредственно над дренажной коробкой

3

Отрежьте лишнюю дренажную трубу внутри коробки,
оставив 1-дюймовый выступ трубы через выбивное отверстие
в коробку. Не устанавливайте трубу в воронку
дальше отметки «Pipe Stop» на блоке.

4

Полностью наденьте верхнюю прорезную часть вторичной дренажной воронки
на выступ трубы и
через верхнее выбивное отверстие внутри коробки.

5

Прикрепите нижнюю часть вторичной дренажной воронки
к щелевой части с помощью встроенных стопорных защелок
по бокам секций воронки.

6

Опустите воронку на встроенные выступы.
Установите прилагаемый зажим на верхнюю цилиндрическую секцию воронки.

Установка со сливным шлангом стиральной машины

1 Выполните шаги

1–6

выше.

2

Используйте опору или направляющую изгиба сливного шланга стиральной машины
для сливной линии и установите
в 2-дюймовую сливную трубу через сливную коробку.

Примечание. должны быть скорректированы.

Очистка

1

Снимите зажим и проденьте воронку через
верхнюю часть сливной коробки ½».

4

Выполните шаги 5–6 установки вторичной дренажной воронки
выше

Рис.0007 Верхняя и нижняя воронка
секции соединяются вместе.

Рис. 3
Устанавливается в выходную коробку Ox Box

™

.

ВАЖНО

Сначала прочтите инструкции по установке и обслуживанию
. Сохраняйте при необходимости.

#IS-696-CF • ВТОРИЧНАЯ ДРЕНАЖНАЯ ВОРОНКА ИНСТРУКЦИЯ — 5-09 ©2009 SIOUX CHIEF MFG.

www.siouxchief.com • 1-800-821-3944

Скорость потока = 7 галлонов в минуту или меньше
Примечание. Некоторые устройства сброса давления, например 9Умягчители воды 0007 превышают установленный рейтинг GPM.

FD-ВОРОНКИ — Вт



FD-ВОРОНКИ — Вт

Особенности

  • Предназначен для непрямых отходов
  • Прикрепите к любой решетке слива в полу с помощью нижнего болта
  • Круглая или овальная форма для нескольких линий конденсата
  • Дополнительно: чугун, никель, бронза или нержавеющая сталь

  • Литература

    • Прайс-лист — Спецификация по мощности Дренажные изделия
    • Спецификация — FD-воронки

Выберите модель

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретной FD-FUNNELS

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}}

{{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}
{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}
    {{#каждая функция}}
  • {{это}}
    • {{/каждый}}
{{/если}}

{{/каждый}}

{{/если}}

{{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:


ASSE CSA Сертификаты FM НСФ
UL УЛК USC WQA

Воронкообразный напольный слив — Drainge Products Traders

Исследовать

0/5 (0)

Воронкообразные сливы собирают конденсат, капельные или сточные воды непосредственно из непрямых канализационных линий. Воронка предотвращает разбрызгивание и направляет отходы в канализацию. Открытая часть решетки работает как дренаж для любого типа напольных отходов. Воронка остается прикрепленной к решетке с помощью скрытых винтов, и ее также можно перемещать в любое желаемое место на решетке. Овальную или круглую воронку в основном рекомендуется использовать для одноразовой трубы. Регулируемая верхняя часть позволяет точно позиционировать решетку в соответствии с уровнем готового пола. Мы предлагаем вам расширенный ассортимент трапов для пола, а также решения для траншей, которые были разработаны так, чтобы их было легко устанавливать, чистить и даже осматривать. Мы снова предлагаем вам трапы для пола, подходящие для использования внутри помещений, а также трапы для наружного применения, например, для парковок. 9№ 0003

Воронкообразный трап Watts изготовлен из чугуна с эпоксидным покрытием и поставляется с анкерным фланцем, реверсивными зажимными кольцами со вторичным и первичным дренажными отверстиями. У них есть сетчатый фильтр из никелевой бронзы с регулируемой пяткой, воронка из никелевой бронзы и отсутствие выходного патрубка.

  • Стандартная противопяточная решетка
  • Оснащен двойной дренажной системой повторного захвата по периметру
  • Выводит непрямой слив и напольный дренаж
  • Сетчатый фильтр полностью изготовлен из никеля и имеет удлиненный стержень
  • Трап из чугуна с эпоксидным покрытием и анкерным фланцем
  • Корпус из ПВХ или АБС с выпускным отверстием (дополнительно)
  • Реверсивный мембранный зажим с первичным и вторичным отверстиями,
  • Регулируемый сетчатый фильтр из никелевой бронзы (стандартный)
  • Сетчатый фильтр из никелевой бронзы или чугуна (дополнительно)
  • Воронка круглая из никелевой бронзы (стандартная)
  • Выход без концентратора (MJ) (стандартный).
  • Корпус из ПВХ или АБС с выпускным отверстием (дополнительно)
  • Нажимной/резьбовой/внутренний выход для герметика (дополнительно)

Бирки

  • Воронка для слива пола
Отправить запрос
