Окно в крыше мансарды своими руками

Содержание

• 1 Мансардные окна своими руками
  • 1.1 Установка мансардных окон своими руками
• 2 Все что вы хотели узнать о мансардных окнах
  • 2.1 Мансардные окна в кровле дома
  • 2.2 Люкарна — окно в крыше мансардного этажа
  • 2.3 Размер окна люкарны в крыше мансарды
• 3 Как установить мансардное окно
• 4 Как своими руками смонтировать мансардное окно в крыше из ондулина
  • 4.1 Выбор размеров и места расположения мансардного окна
  • 4.2 Подготовка места установки окна
  • 4.3 Установка и регулирование рамы
• 5 Строительство мансарды своими руками: как сделать постройку тёплой и светлой
  • 5.1 Конструкция мансарды должна работать как крыша
  • 5.2 Тонкости строительства
  • 5.3 Ненесущие элементы каркаса мансарды
  • 5.4 Утепление мансарды
  • 5.5 Проекты домов с мансардой

Мансардные окна своими руками

По большому счету, технология монтажа мансардных окон не является слишком сложной, чтобы ее не могли освоить даже неспециалисты. Если точно выполнить перечень работ, указанный в инструкции производителя, Вам, скорее всего, удастся установить окно вполне правильно.

Однако остается вопрос: сколько Вы потратите на это времени, и не возникнут ли проблемы во время эксплуатации? А вот это зависит уже от опыта и знаний, не только по установке окон, но и всех тонкостей, связанных с утеплением и гидроизоляцией кровли.

Мне не раз приходилось в лучшем случае – переустанавливать , в худшем – менять окна, пришедшие в негодность из-за грубых просчетов, как в случае установки мансардных окон своими руками, так и после сомнительных бригад «монтажников на сезон».

Поэтому я имею все основания советовать Вам, не заниматься установкой самостоятельно, а пригласить людей из проверенной строительной фирмы.

Установка мансардных окон своими руками

Итак, я перечислю основные моменты, которые нужно учитывать при самостоятельной установке мансардных окон (или при контроле монтажной бригады, занимающейся их установкой):

Таким образом, соблюдая эти советы, Вы сможете произвести правильно монтаж мансардных окон и избежать серьезных проблем в ходе их эксплуатации.

По той же схеме, разве что с некоторыми отличиями в деталях, устанавливаются и окна других производителей. Как видите, особенной сложности в этом процессе нет, но определенный опыт и знания все же необходимы.

Теперь, если Вы уверены в своих силах, можно приступать и к установке мансардных окон своими руками. Однако я настоятельно рекомендую Вам этого не делать. Если у Вас отсутствуют определенные строительные навыки, дешевле будет пригласить специалиста, чем потом оплачивать ремонт.

Все что вы хотели узнать о мансардных окнах

Мансардные окна в кровле дома

Установку мансардных окон следует осуществлять согласно инструкции и постоянно проверять качество и выполнение необходимых этапов установки. В противном случае ваша крыша будет низкого качества, и протекать при малейших природных повреждениях.

Мансардные окна в кровле и три вертикальных окна — люкарны в крыше мансарды

Важно запомнить основные этапы установки мансардных окон в кровле и их виды, чтобы максимально эффективно и качественно оборудовать свой дом и использовать максимум возможностей современного строительного рынка.

Первое правило, которое стоит помнить при установке мансардного окна, это то, что оно должно обязательно крепиться не к обрешетке окна, а к стропильной конструкции (деревянный или металлопластиковый каркас окна).

Для того, чтобы ваша конструкция была легче и окно можно было быстрее и прочнее установить, внизу окна следует установить горизонтальную балку и присоединить ее к стропильной системе.

В процессе монтажа мансардной конструкции, стоит выровнять уровнем нижнюю половину окна и прикрутить все углы саморезами, которые обязательно прилагаются в комплекте с приобретенной конструкцией.

Далее нужно выровнять длину окна параллельно стропилам и закручивать саморезы в продолговатые отверстия на углах крепления. Не следует их вкручивать полностью, поскольку после монтажа вы сможете тщательно все проверить и при необходимости отрегулировать параметры и положение вашей оконной системы.

Мансардное окно может самостоятельно держаться, если правильно и точно выровнять его положение таким образом, что между рамой и стропилами были примерно одинаковые расстояния.

После окончательного осмотра конструкции и проверки всех расстояний и положений, саморезы можно вкрутить в конструкцию до основания.

Важно отметить тот факт, что мансардные конструкции должны иметь также качественную гидроизоляционную укладку с прочного материала, которая будет максимально защищать ваше помещение от влаги и атмосферных влияний.

Укладку изоляционных материалов следует осуществлять снизу вверх, чтобы максимально подогнать ее к раме и избежать нахлестов и лишних остатков материалов. В конечном итоге все места, где соединяется изоляция, прикручиваются и фиксируются саморезами.

При установке мансардных окон для профильной крыши, стоит использовать специальную рейку, на которой крепится гофрированное дополнение, которое можно плавно присоединить к профилю. Эта рейка должна находиться на расстоянии 10 см от нижней части рамы и выдвигаться по бокам на 30 см.

После того, как установка мансардной конструкции завершилась, к ней присоединяется специальная створка или стеклопакет.

Утеплительные операции с окном производятся изнутри, путем подкладывания утеплителя по всей площади рамы и замыкая ее от влаги теплоизоляционным материалом типа фольги. На утеплительную конструкцию можно поместить специальные крепители, которые изготавливаются путем использования саморезов или герметиков.

Если вы являетесь владельцем коттеджа или частного дома и желаете установить мансардную конструкцию – вам следует детально изучить все виды данных сооружений и удостовериться в надежности и прочности вашей конструкции.

С помощью мансарды вы сможете создать дополнительную комнату, спальню, а также кухню и даже санузлы. Освещение через окна позволит вам создать максимальный уют и оформить вашу мансардную комнату таким образом, чтобы она стала излюбленным местом всех домашних жителей.

Мансардные окна очень популярны и востребованы на данном этапе развития строительных технологий, поскольку они позволяют сэкономить на освещении, создать определенный стиль и шарму вашему дому.

Очень важно определиться с тем, в какой части дома вам необходимо установить мансардную конструкцию и какое количество окон будет наиболее оптимальным вариантом, чтобы формы и габариты вашей мансарды соответствовали параметрам дома и достигали уникального и эффективного дизайнерского эффекта.

Установка окна мансарды является очень важным и ответственным делом, от правильного решения которого будет зависеть внешнее оформление вашего дома и эстетичность.

Люкарна — окно в крыше мансардного этажа

Люка́рна (фр. lucarne, от лат. lux «свет») — оконный проём в скате крыши, обычно чердачной, или куполе, с вертикальной рамой, закрытой по бокам и сверху.

Люкарной, например, является всем известное слуховое окно на чердачной крыше дома.

Наличие люкарны позволяет в помещениях мансарды получить больше полезной площади с высоким потолком. Через окно люкарны можно увидеть не только небо, но и осмотреть окрестности.

Люкарна на крыше существенно влияет на внешний облик дома. Для сохранения гармонии в облике дома, количество, форму и расположение люкарен необходимо определять с учетом вида фасада, типа и крутизны крыши.

Размеры, расположение и форма люкарны определяют и интерьер помещения, в котором она находится.

Существует несколько видов и форм окна — люкарны.

Люкарна односкатная

Односкатную люкарну рекомендуется устраивать на крышах с крутизной ската не менее 40 о . На более пологих скатах люкарна с плоской крышей обычно выглядит не очень привлекательно.

Люкарну с плоской крышей можно сделать достаточно широкой, даже на всю длину помещения. Тогда комната мансарды с широкой люкарной не будет иметь скошенных участков потолка.

В комнате у окна обычно размещают мебель для отдыха или устанавливают стол для работы.

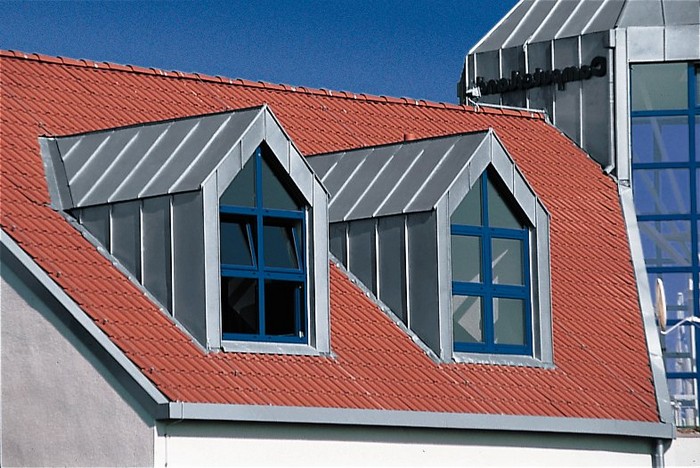

Люкарна с двухскатной крышей

Люкарны с двухскатной крышей хорошо смотрятся на крышах дома с наклоном скатов более 30 о .

Ширину люкарны с двухскатной крышей обычно вписывают в 1 — 2 шага стропил. Более широкие люкарны часто портят внешний вид дома.

Внутри помещения потолок люкарны делают плоским.

Люкарна с трехскатной крышей

Люкарна с трехскатной крышей хорошо смотрится на скатах любой крутизны и формы. Снаружи с земли крыша люкарны не бросается в глаза. Такую люкарну проще гармонично разместить на крыше дома.

Люкарну с трехскатной крышей можно делать более широкой — на 2-3 шага стропил (до 2 — 2,5 м.)

Потолок люкарны в помещении может быть плоским, а может повторять форму крыши люкарны (на рисунке).

Люкарна с низкими боковыми стенами

Вертикальные боковые стенки люкарны могут заканчиваться на высоте менее 2 м. от пола мансарды. В этом варианте крышу люкарны делают двухскатной, а окно пятиугольным.

Внутри потолок ниши люкарны повторяет форму крыши.

Низкие стены люкарны ограничивают возможность использования пространства вблизи окна для размещения высокой мебели.

Люкарна с полукруглым окном

Снаружи кровельное покрытие плавно обтекает люкарну сверху и с боков. В качестве кровельного покрытия здесь лучше использовать битумную, металлическую или керамическую черепицу.

Внутри потолок в нише люкарны делают в виде арки цилиндрической или конической формы.

«Бычий глаз» с широким овальным окном

Люкарну бычий глаз с широким полуовальным окном обычно размещают на большом скате крыши со стороны главного фасада. Мягкая и плавная линия крыши над люкарной эффектно выглядит снаружи. Люкарна бычий глаз служит главным украшением дома.

Лучше, если внутри мансарды окно находится целиком в одном помещении. Комната с таким окном получается очень светлой и привлекательной.

Треугольная люкарна

Небольшую треугольную люкарну чаще всего делают для освещения лестницы, гардеробной или санузла.

Треугольную люкарну можно использовать и для освещения более крупных помещений. Но такая люкарна совсем мало добавляет в мансарде пространства с высоким потолком.

Внутри помещения потолок ниши люкарны повторяет форму окна.

Размер окна люкарны в крыше мансарды

Размеры люкарны в крыше мансарды определяют из следующих соображений.

Для обеспечения требуемой санитарными правилами освещенности и инсоляции, площадь остекления оконных проемов в помещении должна быть не менее 1/8 площади пола.

У человека ростом 176 см. линия зрения проходит на высоте 165 см., если он стоит, и 121 см. — если сидит. Чтобы обозревать окрестности из окна мансарды низ остекления должен находиться на высоте не более 120 см. от пола помещения, а верх окна рекомендуется размещать выше 165 см.

Если окно люкарны открывается, то, чтобы не выпасть из окна, низ открывающейся рамы необходимо располагать на высоте не менее 85 см от пола. Окно может быть и ниже этой высоты, но в этом случае все, что ниже, защищают металлическим ограждением.

Как установить мансардное окно

1 Установка мансардных окон – инструкция:

В зависимости от применяемого кровельного материала, архитектурных и теплоизоляционных условий мансардные окна можно установить:

– на различной глубине (три уровня посадки): N (0 см), V (-3 см), J (-6 см)

– на стропилах или обрешётке

1. Мансардные окна можно устанавливать в крышах со скатом от 15° до 90° (рис. 1а). Высота установки может быть произвольная, однако, учитывая условия эксплуатации, обзор и освещённость помещения, а также строительные нормы, окна необходимо устанавливать так, чтобы нижний край окна находился на высоте ПО – 170 см от уровня пола. Высота установки также зависит от угла наклона крыши и размера окна (рис. 1b).

2. Окно должно быть установлено над черепицей – под окном должен находиться целый, не обрезанный ряд черепицы. Если крыша покрыта профилированным кровельным материалом, окно нужно установить на рекомендованном расстоянии между верхним краем кровли и нижним краем окна. В том случае, если кровля находится на значительном расстоянии от окна, необходимо установить дополнительный ряд кровельного материала. Если крыша покрыта кровельным материалом с высоким профилем, необходимо срезать или склепать волны кровли таким образом, чтобы исключить повреждение свинцового фартука оклада (рис. 2).

3. Необходимо соблюдать рекомендованные расстояния между окном и кровлей:

• под окном: 0-4 см для плоских кровельных материалов (рис. Зb), при глубине посадки J – 14 см,
• 10 см для низкопрофилированных кровельных материалов (рис. Зс),
• 12 см для высокопрофилированных кровельных материалов (рис. 3d),
• вдоль окна: 3-6 см (рис. За),
• над окном: 6-15 см (рис. За),

4. При монтаже на стропилах окно крепится к стропилам при помощи монтажных уголков. Расстояние между стропилами должно быть соизмеримо с шириной окна и может быть больше на 2-5 см (например, для окна шириной 55 см оптимальное расстояние между стропилами составляет 57-60 см) (рис. 4а).

В том случае, если расстояние между стропилами не соответствует ширине окна, необходимо изменить конструкцию крыши (рис. 4b). При этом, обязательно обратить внимание на то, чтобы поперечные балки разместить на соответствующем расстояние от нижнего и верхнего края окна для правильной внутренней отделки (над окном — горизонтально, под окном — вертикально) (рис. 4с).

5. Обозначить на гидробарьере место установки окна. Вырезать в обозначенном месте отверстие с запасом 10 см с каждой стороны, чтобы потом прикрепить гидробарьер к оконной коробке. Вырезать часть обрешётки в подготовленном месте. Для установки дренажного жёлоба вырезать фрагменты контробрешётки и надрезать наклонно гидробарьер (рис. 5).

6. Вынуть из упаковки окна алюминиевые профиль-накладки 1 и 2. Отсоединить от коробки окна нижний профиль-накладку 3, а также транспортировочные деревянные бруски.

7. Вынуть створку окна из оконной коробки. Для этого необходимо установить окно нижним краем на полу и легко наклонить. Открыть окно и повернуть створку на 150°. Придерживая окно в таком положении, при помощи отвертки закрутить блокировочные винты в петлях на три оборота по часовой стрелке.

8. Вынуть створку из окна в соответствии с указанным направлением. Выполнять эту операцию осторожно, одновременно вынимая створку из петель. Не соблюдение этого требования может привести к повреждения петель.

Как своими руками смонтировать мансардное окно в крыше из ондулина

Абсолютно все производители мансардных окон рекомендуют пользоваться услугами специалистов- установщиков. Логика в этом есть. Однако не всегда бывает возможным это сделать. Иногда приходится производить монтаж мансардных окон своими руками. Как это сделать будем рассказано ниже.

Выбор размеров и места расположения мансардного окна

Основными критериями при выборе размера мансардного окна при его монтаже в крышу из ондулина являются расстояние между стропилами и площадь помещения.

Наиболее рациональной шириной для окна будет расстояние между стропилами минус 60мм.

Для того чтобы получить максимально возможную освещенность на 1 квадратный метр окна должно приходится не более 10 квадратных метров площади мансарды.

Совет. Два маленьких окна дают света больше чем одно большое равной с ними площади. Поэтому не стоит резать стропила. Лучше установить 2 окна рядом, оставив стропильную ногу между ними.

Высота расположения окна зависит от угла уклона крыши, а также от места расположения ручки на окне. На крышах с большим углом окна лучше располагать внизу, а на пологих – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А вот кровля покрытая ондулином позволяет вырезать отверстие для окна в любом месте.

Совет. Обязательно предусмотрите под мансардным окном место для установки радиатора отопления. Это позволит избежать обледенения и запотевания окна.

Подготовка места установки окна

Как правило, мансардные окна устанавливаются на этапе строительства дома до начала отделочных работ. Этот вариант и рассмотрим.

На гидроизоляционной пленке изнутри помещения намечаем расположение окна. По бокам оставляем зазор между будущим окном и стропилами в 20-30 мм на сторону. В случае нижнего расположения окна, отмечаем предполагаемую верхнюю точку расположения радиатора отопления, откладываем от нее вверх 90 мм (минимально возможное расстояние для кровли из ондулина). От этой отметки вверх добавляем размер окна. Это его верхняя точка. От нее добавляем еще 90мм.

По получившемуся шаблону разрезаем (не вырезаем!) изоляционный материал и вырезаем в кровельном материале прямоугольник необходимого размера. Выпиливаем обрешетку отступив от стропил по 20 мм..

По нижнему краю отверстия выставляем горизонтально и прибиваем монтажный брус сечением не менее 50х50 мм. Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.

Установка и регулирование рамы

В комплекте поставки окна находится инструкция по установке. Следуйте ей. Составить единую инструкцию по установке рамы мансардного окна невозможно по причине того, что крепежные элементы и способы их монтажа у фирм – производителей существенно отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении.

Для удобства монтажа створку необходимо снять. Снять необходимо и оклад.

На раму устанавливаются крепежные кронштейны в предназначенные для этого места. На верхнюю часть рамы укладывается теплоизоляция. Ее обязательно необходимо закрепить степлером.

Теплоизоляция укладывается на монтажный брус. Крепить ее не надо – ее придавит рама.

Нижние кронштейны затягиваются полностью, а верхние не до конца.

В смонтированную раму устанавливается створка окна. При необходимости, регулируя верхними кронштейнами, устраняем перекос.
Совет. Не пренебрегайте этой регулировкой. Если на этом этапе не сделать так, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. Исправить позже не получиться.

После регулировки протягиваем все крепления и кронштейны.

Монтаж мансардного окна в крышу покрытую ондулином закончен.

В следующей статье мы расскажем о том, как сделать изоляцию вокруг окна правильно, в соответствии с требованиями компании производителя.

Строительство мансарды своими руками: как сделать постройку тёплой и светлой

Комната, оборудованная на чердаке, называется мансардой. Её придумали в Париже ещё в 1630 году и актуальность этого архитектурного решения не потеряно до сих пор, более того, с учётом роста объёмов загородного строительства оно постоянно применяется.

Конструкция мансарды должна работать как крыша

Конструкция мансарды обуславливается типом самой кровли. Исторически сложилось так, что оптимальный вариант профиля крыши для обустройства мансардной комнаты – это так называемая ломаная крыша. На рисунке показано соотношение объёма этого помещения в случае с двускатной и ломаной.

Даже невооружённым глазом, видно, что размер комнаты под ломаной крышей, больше чем под двускатной. Также видно, что она больше по площади, чем та, которая расположена на первом этаже, это вызвано особенностью конструкции самого дома. Да и его несколько проще изготавливать.

Каркас мансарды без утепления

Сооружение мансардной комнаты подразумевает под собой, что она автоматически становится неотъемлемой частью конструкции кровли. То есть брусья, которые идут на изготовление стен и потолочного перекрытия мансарды, принимают на себя нагрузку от конструкции кровли, делая её более прочной и устойчивой.

Для изготовления мансарды в каркасном доме необходимо применять те же материалы, которые были использованы при возведении основных стен и потолочного перекрытия первого этажа.

То есть, если для стен применялся брус 150х50 мм, то такой же должен быть использован при обустройстве мансардной комнаты.

В качестве опор, под стеновой брус используют лаги потолочного перекрытия первого этажа. Крепление осуществляется с помощью гвоздей или уголка и саморезов по дереву. Как именно крепить балки выбирает сам застройщик исходя из своего опыта и знаний.

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится усложнять конструкцию кровли или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Ненесущие элементы каркаса мансарды

К ненесущим элементам мансардной комнаты можно отнести те, которые, применены для облицовки стен и потолка, а также для тепло- и пароизоляции самой комнаты. В этом случае может понадобиться создание дополнительного каркаса на вертикально установленных балках каркаса стен комнаты. Для отделки комнаты обычно используют вагонку, главное, что при её приколачивании недопустимо попадание в щели кусочков теплоизоляции.

Утепление мансарды

Работы, связанные с утеплением мансарды сопряжены с определёнными сложностями, а именно она достаточно трудоёмкая и сложная и некоторые застройщики идут на нарушение порядка работ, в целях ускорения работ.

Толщина утеплителя зависит от того, в какой части нашей страны строиться дом, если говорить о средней полосе России, то оптимальным будет использование теплоизоляционного мата толщиной 150 мм.

Для утепления крыши в этом случае подходит такой материал, как базальтовая вата или её аналог.

Некоторые мастера применяют пенополистирол. На покрытие крыши подходит любой кровельный материал, только при этом надо помнить, что существуют материалы, которые будут требовать постоянного проветривания, к таким относится металлическая черепица и её аналоги. Другими словами, застройщик должен будет обеспечить зазор размером 20–30 мм между металлочерепицей и плёнкой, покрывающей теплоизоляцию.

Теоретически при соблюдении всех тонкостей и качественно выполненной работе кровля не должна пропускать влагу и конденсат не образуется. Если же при обустройстве кровли были допущены огрехи, то конденсат, образовавшийся под черепицей, будет оседать на поверхности плёнки, которая не даёт ему попасть внутрь утеплителя. А через некоторое время он просто высохнет.

Утеплитель размещается между стропил и если ширина доски меньше толщины теплоизоляционного мата, то можно либо прибить на стропила дополнительный брусок, либо закрепить лист гипсокартона, но в этом случае поверхность листа и мата должны быть разделены специальной пароизоляционной бумаги. Такая конструкция будет гарантировать обеспечение нормальной паропроницаемости, другими словами, пар, образующийся в результате разности температур комнаты, и внутреннего слоя утеплителя будет оседать на поверхности бумаги и постепенной испарятся. Для обеспечения его испарения между утеплителем и слоем гидроизоляции необходимо оставить зазор порядка 10–15 мм, по нему пар будет удаляться.

Ещё одна маленькая деталь, для гарантированного удаления пара желательно, чтобы конёк крыши был холодный, для этого во фронтоне можно устроит небольшие смотровые окна, такой подход позволяет избежать образования конденсата даже в сильное похолодание.

Для того чтобы мансардная комната имела естественное освещение целесообразно устроить окна. Перед тем как принять решение, какие окна и сколько их надо устанавливать надо помнить о том, что окно, расположенное на крыше, всегда пропускает больше света.

В случае с мансардой, одно окно большого размера даст света несколько меньше чем два маленьких установленных на небольшом расстоянии друг от друга. Для большей эффективности целесообразно окна размещать как можно выше от пола мансардной комнаты, но при этом необходимо учитывать рост человека, который будет жить в этой комнате.

При расчёте площади окна, можно использовать эмпирическую формулу, то есть выведенную на основании практического опыта. Идеальное соотношение 1 к 8, то есть при площади комнаты 16 квадратных метров, площадь окна должна составлять 2 и более квадратных метров.

Окна в мансарде

Окна в мансарде размещаются в пространстве между стропилами и их устанавливают одновременно с кровлей. Оконная рама может крепиться непосредственно к стропилам.

В случае если размеры окна меньше, чем ширина шага стропил, то тогда под него необходимо изготовить обрешётку, то есть на стропила набить дополнительные бурсья и при необходимости установить опорный брус. Если размер окна превышает ширину стропильного шага то возможно или сделать вырезы в стропилах, или установить обрешётку под окно, таким образом, как показано на рисунке ниже

Балконную площадку для мансарды можно устроить несколькими способами, со стороны фронтона или со стороны ската.

Для устройства балкона со стороны кровли мастера используют комбинацию окно-балкон. Эта конструкция изображена на рисунке ниже. Оно устанавливается по тем же правилам что и простое окно.

Окно-балкон в мансарде

Балкон со стороны фронтона может иметь несколько исполнений, например, стена фронтона устраивается на расстоянии двух–трёх шагов стропил, а на освободившемся месте застилается пол и вровень со срезом кровли устанавливают перила.

Балкон под крышей

Если есть желание сделать выносной балкон, то ещё при строительстве межэтажного перекрытия можно вынести балки на необходимую длину. Кстати, для повышения надёжности такой конструкции не помешает установить под неё опорные столбы, точно так же как показано на рисунке ниже.

Балкон, выносной из общего объема дома

Проекты домов с мансардой

А это проект домика 6 на 4 метра, общая площадь застройки – 24 м2. Общая площадь: 36 м2.

Дом с мансардной кровлей 6х4 План 1 этажа и мансардного этажа

Хотим Вам предложить для выбора несколько вариантов проектов домов с мансардой.
К примеру, первый вариант. Дом 6х6 метров, общей площадью – 30 м2

Дом с мансардой и верандой 6х6 Объем внутренней организации дома 6х6 Объем внутренней организации дома 6х6

А это очень красивый, экономичный и компактны дом площадью застройки 6х9 м2. Общая площадь: 86.86 м2.

Дом с мансардой и верандой 6х9 Поэтажный план дома с мансардой 6х9

Больше проектов каркасных домов разной площадью смотрите в разделе “Проекты домов”.

Теги: #Окно в крыше мансарды своими руками

Окно на крыше своими руками — варианты и способы | Своими руками

Содержание ✓

• ✓ Люкарна или мансардное окно?
• ✓ Особенности конструкции
• ✓ В полной изоляции
• ✓ Люкарна на усиленных стропилах
• ✓ Самонесущая конструкция
• ✓ Отделка люкарны
• ✓ Люкарна бычий глаз своими руками
• ✓ Каркас
• ✓ Высокое искусство

Если вы планируете превратить чердак в жилое помещение, необходимо обеспечить ему статочное освещение. Понятно, я этого нужно окно, – но какое?

Самый простой и недорогой вариант обеспечить поступление дневного света в мансардный этаж — сделать обычные окно в щипцовых стенах. Такой вариант возможен в домах с односкатной или двухскатной крышей. Однако может оказаться, что одного окна в щипцовой стене недостаточно для освещения всего мансардного этажа, в особенности если мансарда слишком большая или разделена перегородками на изолированные помещения. При многоскатной же конструкции кровли такой вариант вообще невозможен. В этих случаях придется спроектировать окна, расположенные непосредственно в скатах крыши.

---

Читайте подробнее:  Люкарна – конструкция и чертежи

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

---

Люкарна или мансардное окно?

Выбирать придется из двух вариантов – мансардное окно или люкарна. Мансардные окна вставляют непосредственно в скат крыши – наклонно. Для их установки не требуется серьезного вмешательства в конструкцию крыши, но качество монтажа стеклопакета будет критически важным.

Люкарны представляют собой особую надстройку на крыше, в которой окно располагается вертикально. Благодаря стандартной установке снижается риск протечек и облегчается уход за окном. Люкарна может украсить дом, но ее выполнение повлечет за собой дополнительные затраты и изменение конструкции крыши.

Особенности конструкции

Чтобы построить люкорну в готовом доме, придется разобрать часть крыши, соорудить боковые стенки и крышу надстройки, а затем уложить кровельный пирог Люкарны, устраиваемые между парой стропильных ног, относительно просты в исполнении и легко встраиваются в крыши старых зданий в процессе ремонта. Устройство более широкого проема лучше заложить на этапе проектирования дома в готовом здании для этого потребуется вырезать часть стропильных ног, a также использовать ригели и дополнительные крепления, которые примут на себя нагрузку.

Проще всего встроить люкарну между пары стропильных ног

Виды слуховых окон:

1  — Двухскатное     2 — Односкатное  3 — Вальмовое  4 — Арочное   5 — Треугольное 6 — Арочное с фронтоном в плоскости фасада

---

Ссылка по теме:  Люкарна своими руками (фото и устройство)

---

В полной изоляции

Теплоизоляция люкарны обычно выполняется из минеральной ваты. Стенки утепляют слоем минимум 10 см, на крышу укладывают слой до 20-25 см.

Для надежной защиты утеплителя от намокания понадобятся также паро- и ветрозащитная пленки.

Пароизоляцию крепят к конструкции люкарны с внутренней стороны, супердиффузионную ветрозащитную мембрану монтируют с наружной стороны к обшивке из фанеры. Соединения изоляционных пленок и жестяных элементов кровли выполняют стандартным для крыши способом — для опытного кровельщика эта работа не составит проблемы.

Люкарна между стропилами

Самая простая конструкция – люкарна, расположенная между соседними стропилами. В этом случае не понадобится изменять несущую конструкцию крыши: стойки фасада люкарны нижним концом опираются на стропила крыши, верхний конец прибивается к нарожникам – укороченным стропилам люкарны. Для боковых стенок ставится несколько коротких стоек. Ширина такой люкарны ограничена шагом стропильных ног, который, как правило, составляет 60 или 90 см. Окно занимает всю плоскость фасада люкарны. но имеет небольшие размеры.

Чтобы обеспечить достаточно света в мансарде, часто строят несколько малых люкарн в ряд.

Люкарна на усиленных стропилах

Чтобы увеличить ширину люкарны. нужно прорезать одно или два стропила и осуществить замену и усиление конструкции. В этом случае потребуется удвоение крайних стропил, образующих внешние контуры локарны.

Отрезанные концы стропил соединяют вверху и внизу подбалочником, который устанавливают враспор между крайними стропилами. В остальном конструкция люкарны похожа не предыдущий тип и выполняется в соответствии с принципами строительства каркасного дома из досок или брусьев. Хотя ширина такой люкарны обычно не превышает тройного шага стропил, помещение станет более комфортным.

Самонесущая конструкция

Люкарны, ширина которых превышает тройной шаг стропил, должны делаться с участием архитектора и конструктора. Самый лучший вариант — самонесущая конструкция, не нагружающая дополнительно конструкцию крыши. Боковые стенки люкарны, на которые будет хотя бы частично опираться ее крыша, должны быть отделены от стропильной системы дома.

Крышу люкарны лучше всего выполнить односкатной так, чтобы верхний ее конец доходил до конькового прогона. Передняя стенка люкарны при этом может опираться на мауэрлат и являться естественным продолжением фасада дома. Возможность такого решения будет зависеть от высоты и угла наклона скатов, материала кровельного покрытия.

СОВЕТ

При определении размеров люкарны применяют те же критерии расчета, что и для стандартных окон. Для обеспечения хорошей освещенности желательно, чтобы ширина одной или нескольких люкарн была больше, чем половина ширины комнаты. Оконный проем делается стандартной высоты. Расстояние от пола до подоконника выдерживается на уровне 85-90 см.

Отделка люкарны

Внутренняя отделка люкарны выполняется гипсокартонными плитами или деревянными панелями. Снаружи конструкция обшивается досками или листовой сталью. Обшивку крепят к дополнительной обрешетке из деревянных реек, за счет чего образуются необходимые вентиляционные зазоры. Чтобы фасад люкарны можно было оштукатурить, каркас обивают влагостойкой фанерой (9 мм) либо ОСП-плитами (12 мм). К ним крепят металлическую сетку, поверх которой наносят штукатурку. Крыша люкарны обычно покрывается тем же материалом, что и крыша дома.

Люкарна бычий глаз своими руками

Проектирование и выполнение люкарны «бычий глаз» – задача непростая. Обычно их предусматривают на стадии разработки архитектурного проекта дома, в который включают проработанные чертежи этой части стропильного каркаса. При проектировании передней стенки люкарны важно выдержать гармоничное соотношение высоты и длины, причем для разных кровельных материалов это соотношение будет различным.

Затем контуры переносят на фанеру, из которой вырезают два шаблона, составляющие объемный каркас передней стенки. Кружала крепятся на небольшом расстоянии друг от друга и соединяются по контуру короткими деревянными брусками или сайдингом. Готовая стенка устанавливается на мауэрлат или на перемычки между стропилами.

Конструкция люкарны бычий глаз

---

Ссылка по теме:  Как своими руками установить мансардные окна–фото работ по замене и инструкция

---

Каркас

После установки передней стенки на стропилах крыши монтируют диагональные планки, задающие границы окна, объемный каркас окна формируют с помощью нескольких последовательно уменьшающихся кружал. В более простом варианте – устанавливают расходящиеся веером стропила, которые одним концом прикрепляют к перемычкам между стропилами крыши, а другим опирают на переднюю стенку.

Высокое искусство

Для укладки кровельного материала поверх каркаса настилают жесткое основание из пазо-гребневых досок. Традиционным покрытием является керамическая черепица, плоская или пазовая. Лучше всего подходит для этой цели черепица типа «бобровый хвост», поскольку она небольшая и не имеет боковых пазов. Элементы можно укладывать в ряд (чешуей) или с перевязкой зазоров (венцом). В качестве покрытия используются также цементная черепица, деревянные гонты и солома. Труднее всего отделать «бычий глаз» битумной или металлической черепицей.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как установить световой люк — сделай сам

Вы думаете об установке светового люка? Это отличная новость, потому что мансардное окно стало одним из самых популярных видов ремонта дома и может увеличить стоимость вашего дома. Мансардное окно пропускает на 30 % больше естественного света по сравнению с традиционным окном в стене. Установка светового люка относительно недорога, но может стать сложным проектом по ремонту дома своими руками. Установив мансардное окно, вы сделаете интерьер своего дома ярче и больше, что обязательно понравится всей вашей семье. Здесь наши специалисты объясняют, как установить световой люк.

Как установить световой люк:

1. Используйте искатель стоек и убедитесь, что вы выбрали место для установки светового люка между каркасными стойками.
2. Просверлите небольшое отверстие в гипсокартоне вашей внутренней крыши, которое вы будете использовать, чтобы определить точное расположение вашего светового люка.
3. Используйте луч света и посветите им в отверстие, которое вы только что просверлили. Убедитесь, что область над потолком свободна от воздуховодов, водопровода и электричества. В противном случае вам придется перенаправить все это на чердаке перед установкой светового люка.
4. Просверлите второе отверстие на внешней крыше. Используйте уровень и убедитесь, что отверстия на внешней крыше и внутреннем потолке совпадают.
5. С помощью циркулярной пилы вырежьте отверстие в крыше. Удалите всю черепицу, битумную бумагу и кровельные гвозди в непосредственной близости.
6. Перед тем, как бросить световой люк в отверстие в крыше, добавьте слой толя шириной не менее 12 дюймов вокруг отверстия.
7. Следуйте инструкциям производителя по размещению и установке светового люка. Вы захотите добавить прошивку из своего комплекта или использовать пошаговую и непрерывную прошивку, перечисленные выше. Если ваш комплект светового люка поставляется с достаточным количеством мигающего света, то это все, что вам нужно. Может быть необходимо, чтобы вы использовали больше перепрошивки.
8. Ступенчатый оклад – это L-образный оклад, а сплошной оклад полосой. Во многих областях строительные нормы и правила больше не требуют использования L-образного оклада. В некоторых местах требуется только непрерывное мигание. Тем не менее, мы рекомендуем вам использовать L-мигание в дополнение к постоянному миганию. У вас будет лучшая водостойкость и лучшая выносливость, используя оба.
9. После того, как вы добавили толь и обшивку по периметру светового люка, единственное, что осталось сделать на внешней крыше, это добавить черепицу вокруг светового люка.
   Обязательно используйте герметик или герметик на любой области, которая не полностью покрыта черепицей, например, вдоль швов светового люка.
10. Внутри вашего дома вам нужно будет добавить рамку, используя 2 x 4 вокруг окна в крыше. Важно, чтобы вы обрамили свой световой люк, потому что это обеспечит структурную прочность вашей крыши.
11. Добавить новый гипсокартон и покрасить.

Инструменты и материалы

• Световой люк и комплект
• Четыре 2 x 4 для обрамления светового люка
• Поэтапное мигание и непрерывное мигание
• Искатель шпилек
• Смола
• Кровельные гвозди
• Кровельный герметик или герметик
• Черепица
• Циркулярная пила и молоток
• Монтировка, ножницы и универсальный нож
• Нивелир и световой лазер
• Гипсокартон и краска

Найм специалистов по ремонту дома

Установка мансардного окна может оказаться сложным проектом по реконструкции дома для домашнего мастера, поскольку для этого необходимо врезаться в крышу. Ваша кровля, каркас, изоляция и мигание должны быть выполнены правильно. Если вы думаете о найме профессионала для проекта, подумайте о П. Дж. Фитцпатрике. Имея почти 40-летний опыт работы, PJ Fitzpatrick имеет специалистов по ремонту и реконструкции дома, которых вы ищете. Если у вас есть какие-либо вопросы о том, как установить мансардное окно, наши специалисты по ремонту дома всегда готовы помочь. Запросите смету сегодня, и мы можем обсудить детали вашего проекта.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня. 1-877-246-4354

Получить оценку

Как заменить оконное стекло — сделай сам

Ремонт разбитого стекла в одинарном остеклении с деревянной створкой вполне по силам среднему домовладельцу. Инструменты и материалы относительно дешевы. Вы можете узнать, как заменить оконное стекло и выполнить шаги в течение часа или двух. Ваша самая большая проблема будет заключаться в том, чтобы избежать острого стекла. Даже небольшие края стекла могут стать причиной серьезных порезов или травм. Убедитесь, что вы носите перчатки и уважайте материал во время работы. В этой статье специалисты по замене окон компании PJ Fitzpatrick поделятся подробными инструкциями для этого проекта.

Пошаговые инструкции

1. Измерьте пространство для оконного стекла. Получите новый кусок стекла с немного меньшими размерами, чем отверстие.
2. Расстелите картон или что-то подобное снаружи окна, чтобы поймать падающее стекло.
3. Наклейте клейкую ленту X-образным узором на удаляемое снаружи стекло.
4. Приклейте кусок тонкого картона к внутренней стороне стекла.
5. Наденьте защитные очки.
6. Работая изнутри, ударьте бруском по стеклу снаружи. Лента должна скреплять большую часть стекла, чтобы мытье было проще и безопаснее.
7. Поскребите края окна, чтобы выбить остатки стекла.
8. Вытащите оставшиеся осколки плоскогубцами.
9. Соберите битое стекло и утилизируйте его.
10. Используйте шпатель, чтобы соскоблить старую замазку вокруг рамы.
11. Намотайте рулоны новой шпаклевки и прижмите ее по периметру окон.
12. Аккуратно вставьте стекло в отверстие и вдавите в замазку.
13. Поместите зажимы для остекления по всем краям стекла. Вставьте зажимы в замазку и деревянную раму с помощью шпателя.
14. Сверните еще рулоны шпаклевки и прижмите края стекла и зажимы.
15. Смочите шпатель водой и соскребите излишки шпаклевки. Работайте под углом между стеклом и рамой. Смачивайте нож по мере необходимости, чтобы результат оставался гладким.
16. Дайте шпаклевке высохнуть от 1 до 3 недель перед покраской.

Инструменты и материалы

• Защитные очки
• Кожаные рабочие перчатки
• Рулетка
• Клейкая лента
• Куски картона
• Кусок пиломатериала длиной 2 или 3 фута
• Клещи
• Шпатель
• Замазка для остекления
• Зажимы Глейзера

Профессиональная замена оконных стекол

У PJ Fitzpatrick есть инструменты и обученные специалисты, которые могут выполнить замену любого окна.
